Analog-till-digital omvandlare (ADC) är avgörande komponenter inom modern elektronik. De möjliggör omvandlingen av analoga signaler till digitala data som kan bearbetas av mikrokontroller och datorer. I denna artikel kommer vi att utforska vad en ADC är, dess olika typer, hur den fungerar och dess tillämpningar inom olika områden.
Vad är en ADC?

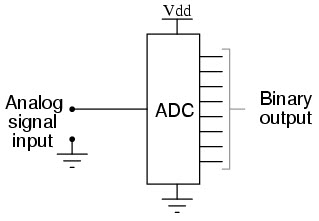

En analog-till-digital omvandlare (ADC) är en elektronisk enhet som konverterar en kontinuerlig analog signal, såsom ljud, temperatur eller ljus, till en diskret digital signal. Denna konvertering gör det möjligt för datorer och andra digitala system att bearbeta och analysera analoga data.
Hur Fungerar en ADC?
ADC-processen kan sammanfattas i följande steg:
- Sampling: ADCmäter den analoga signalens värde vid specifika tidsintervall. Ju fler prover som tas per sekund, desto mer exakt blir den digitala representationen av den analoga signalen.
- Quantisering: Det uppmätta värdet konverteras till ett diskret värde baserat på ADCupplösning. Upplösningen anges vanligtvis i bitar (t.ex. 8-bit, 10-bit, 12-bit, etc.). En högre upplösning innebär fler tillgängliga nivåer för mätning, vilket ger en mer exakt digital representation.
- Kodning: De kvantiserade värdena omvandlas till en digital kod, oftast i binär form, som kan bearbetas av digitala system.
Typer av ADC
Det finns flera olika typer av ADC, och varje typ har sina egna fördelar och nackdelar. Några av de vanligaste typerna är:
1. Successive Approximation ADC
Denna typ av ADC använder en successiv approximationsmetod för att konvertera den analoga signalen. Den börjar med att jämföra den analoga signalen med en intern referens och justerar gradvis värdet tills det matchar den analoga signalen.
- Fördelar: Relativt snabb och effektiv, bra för de flesta applikationer.
- Nackdelar: Kan vara begränsad av hastigheten på den interna komparatorn.
2. Sigma-Delta ADC
Sigma-delta ADCanvänder en teknik som involverar överprovtagning och noise shaping för att uppnå hög precision.
- Fördelar: Mycket hög upplösning och bra prestanda i lågfrekventa applikationer.
- Nackdelar: Långsammare än andra typer av ADC.
3. Flash ADC
Flash ADCanvänder en parallell metod för att omvandla analoga signaler, vilket innebär att de kan utföra konvertering extremt snabbt.
- Fördelar: Extremt snabb konvertering, lämplig för högfrekventa signaler.
- Nackdelar: Dyr och komplex att tillverka, särskilt vid högre bitdjup.
Tillämpningar av ADC
ADCanvänds i en mängd olika tillämpningar inom olika industrier, inklusive:
1. Ljudbehandling
Inom ljudteknik används ADCför att konvertera analoga ljudsignaler till digitala format som kan lagras och bearbetas av datorer.
2. Mätinstrument
Många mätinstrument, såsom multimeter och osciloskop, använder ADCför att konvertera analoga mätningar till digitala värden för analys.
3. Automatisering och Kontrollsystem
Inom industriell automatisering används ADCför att övervaka och kontrollera olika processer. De möjliggör noggrann insamling av data från sensorer.
4. Medicinsk Utrustning
I medicinska apparater, som EKG-maskiner och blodtrycksmätare, används ADCför att omvandla biologiska signaler till digitala data för analys och diagnos.
Val av Rätt ADC
När du väljer en ADC är det viktigt att överväga följande faktorer:
1. Upplösning
Högre upplösning ger mer detaljerad information om den analoga signalen. Beroende på applikationen kan det vara viktigt att välja en ADC med rätt upplösning.
2. Hastighet
ADChastighet, eller samplingsfrekvens, är avgörande för att fånga snabba förändringar i signalen. Välj en ADC som kan hantera den nödvändiga samplingsfrekvensen för din applikation.
3. Spänningsområde
Se till att ADCspänningsområde matchar den analoga signalen som ska mätas. Detta är viktigt för att undvika överbelastning eller förvrängning av signalen.
4. Kostnad
Kostnaden för ADCkan variera kraftigt beroende på typ, prestanda och funktioner. Välj en ADC som passar din budget och krav.
Slutsats
Analog-till-digital omvandlare (ADC) är avgörande för att möjliggöra digital bearbetning av analoga signaler. Genom att förstå hur de fungerar, deras olika typer och tillämpningar kan användare fatta informerade beslut när det gäller val av ADC för sina specifika behov. Oavsett om du arbetar inom ljudbehandling, mätinstrument eller automatisering är ADCen grundläggande komponent som möjliggör avancerad signalbehandling och analys.
