Analog-Digitalomvandlare: En Djupdykning i Tekniken

Vad är en Analog-Digitalomvandlare (ADC)?

En analog-digitalomvandlare (ADC) är en elektronisk komponent som omvandlar en kontinuerlig analog signal till en diskret digital signal. Denna process, kallad digitalisering, är avgörande för att datorer och digitala system ska kunna bearbeta och analysera analoga data från den verkliga världen.

I praktiken innebär det att en ADC tar en analog spänning eller ström och omvandlar den till ett binärt tal som representerar signalens amplitud vid en given tidpunkt. Dessa digitala värden kan sedan lagras, bearbetas och analyseras av digitala system.

Hur Fungerar en ADC?

Processen för analog-till-digitalomvandling involverar flera steg:

Sampling (Sampling): Den analoga signalen mäts vid regelbundna intervall. Dessa mätpunkter kallas sampel.

Kvantisering (Quantization): Varje sampelvärde jämförs med ett antal fördefinierade nivåer. Detta steg bestämmer noggrannheten i omvandlingen.

Kodning (Encoding): De kvantiserade värdena omvandlas till binära tal.

Upplösningen på en ADC, mätt i bitar, bestämmer antalet kvantiseringsnivåer. En 8-bitars ADC har 256 nivåer ($2^8$), medan en 16-bitars ADC har 65536 nivåer ($2^{16}$). Högre upplösning ger mer exakta digitala representationer av den analoga signalen.

Typer av Analog-Digitalomvandlare

Det finns flera olika typer av ADC, var och en med sina egna fördelar och nackdelar:

Flash ADC: Mycket snabb, men kräver många komparatorer och är därför dyr.

Successive Approximation ADC (SAR ADC): En balans mellan hastighet och noggrannhet, vanligt förekommande i många applikationer.

Sigma-Delta ADC: Hög upplösning och noggrannhet, används ofta i ljud- och precisionsmätningar.

Dual-Slope ADC: Långsam, men mycket noggrann, används i digitala voltmetrar och precisionsmätinstrument.

Pipeline ADC: Mycket snabb, används i applikationer som kräver hög bandbredd.

Användningsområden för ADC

Analog-digitalomvandlare används i en mängd olika applikationer, inklusive:

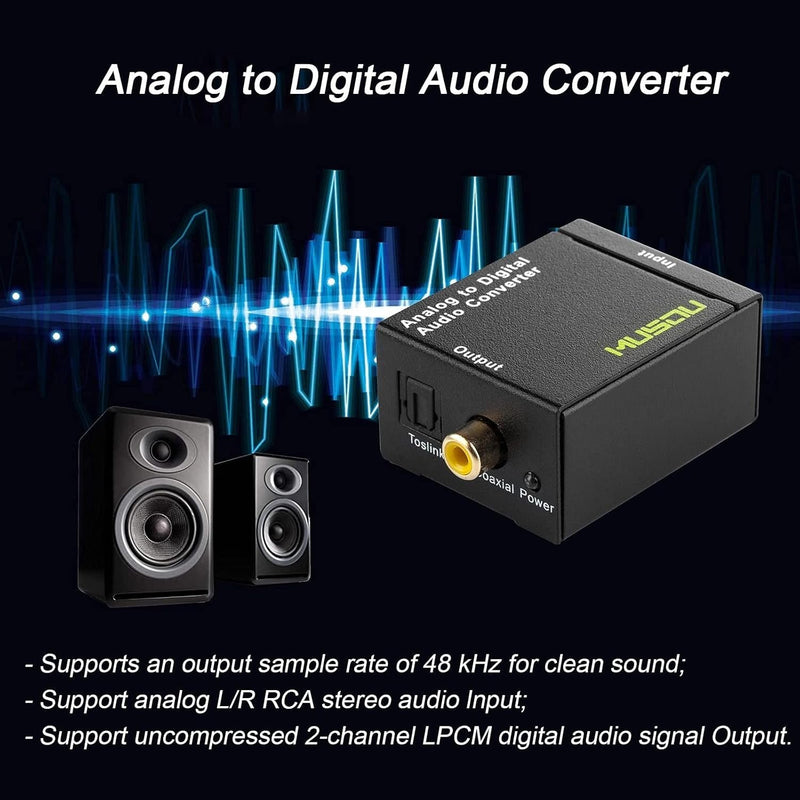

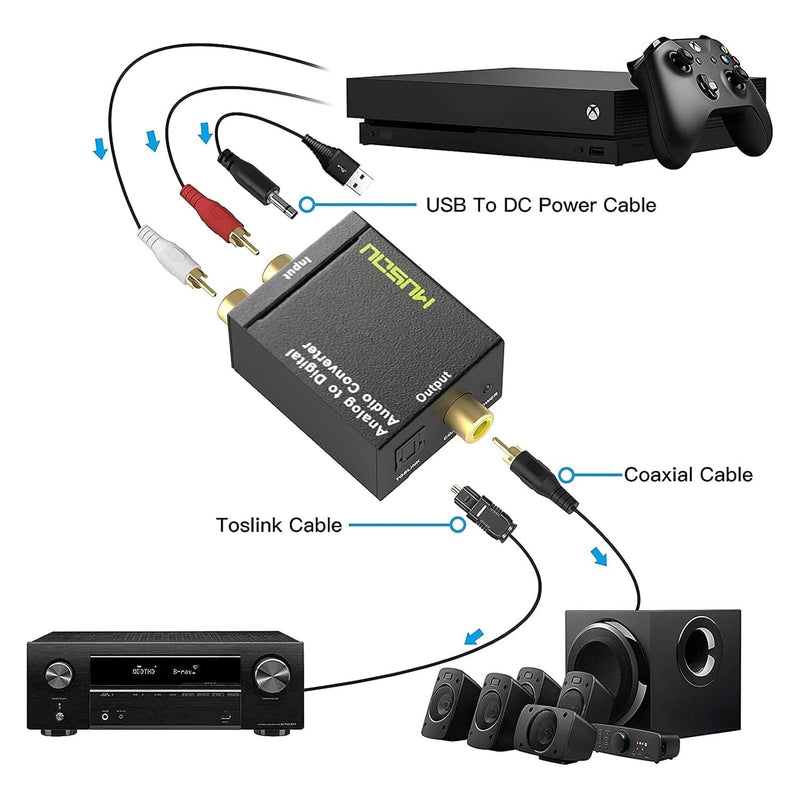

Ljudinspelning och uppspelning: Digitalisering av ljudsignaler i mikrofoner, CD-spelare och MP3-spelare.

Bildbehandling: Omvandling av analoga videosignaler till digitala bilder i digitalkameror och videokameror.

Sensorer och mätinstrument: Omvandling av analoga data från sensorer (t.ex. temperatur, tryck, ljus) till digitala värden för datainsamling och analys.

Industriell automation: Övervakning och styrning av processer med hjälp av digitala system.

Medicinsk utrustning: Digitalisering av medicinska signaler, t.ex. EKG och EEG.

Telekommunikation: Digitalisering av analoga signaler för överföring via digitala nätverk.

Viktiga Faktorer att Tänka På

När du väljer en ADC för en specifik applikation är det viktigt att överväga följande faktorer:

Upplösning: Antalet bitar som ADC:n kan omvandla.

Samplingshastighet: Antalet sampel per sekund som ADC:n kan ta.

Noggrannhet: Hur nära de digitala värdena är de verkliga analoga värdena.

Bandbredd: Frekvensområdet som ADC:n kan hantera.

Strömförbrukning: Hur mycket ström ADC:n förbrukar.

Framtiden för ADC-tekniken

Med den ständigt ökande efterfrågan på digitala system och IoT-enheter fortsätter utvecklingen av ADC-tekniken. Framtida trender inkluderar högre upplösning, snabbare samplingshastigheter, lägre strömförbrukning och integrering av ADC:er i mindre och mer energieffektiva kretsar. Artificiell intelligens och maskininlärning driver även behovet av snabbare och mer exakta datainsamlingssystem, vilket gör ADC:er ännu viktigare.
