Arduino Bluetooth HC-05: Den Ultimata Guiden för Trådlös Kommunikation

Introduktion till Arduino Bluetooth HC-05

Arduino Bluetooth HC-05 modulen är en otroligt mångsidig komponent som möjliggör trådlös seriell kommunikation mellan din Arduino och andra Bluetooth-enheter, som smartphones eller datorer. Denna modul är särskilt populär bland hobbyister och professionella utvecklare för att skapa projekt som kräver trådlös styrning och datainsamling.

Med HC-05 kan du enkelt skicka och ta emot data, vilket öppnar upp en värld av möjligheter för fjärrstyrning av robotar, sensorövervakning, och mycket mer. Modulen är relativt billig och enkel att använda, vilket gör den till ett utmärkt val för både nybörjare och avancerade användare.

Tekniska Specifikationer för HC-05

Bluetooth-version: Bluetooth 2.0 + EDR

Driftspänning: 3.3V – 5V

Kommunikation: Seriell (UART)

Räckvidd: Upp till 10 meter (beroende på omgivning)

Standard Baud Rate: 9600

Arbetsfrekvens: 2.4GHz ISM-band

Det är viktigt att notera att HC-05 arbetar med seriell kommunikation, vilket innebär att du behöver använda Arduino:s seriella portar (TX och RX) för att kommunicera med modulen.

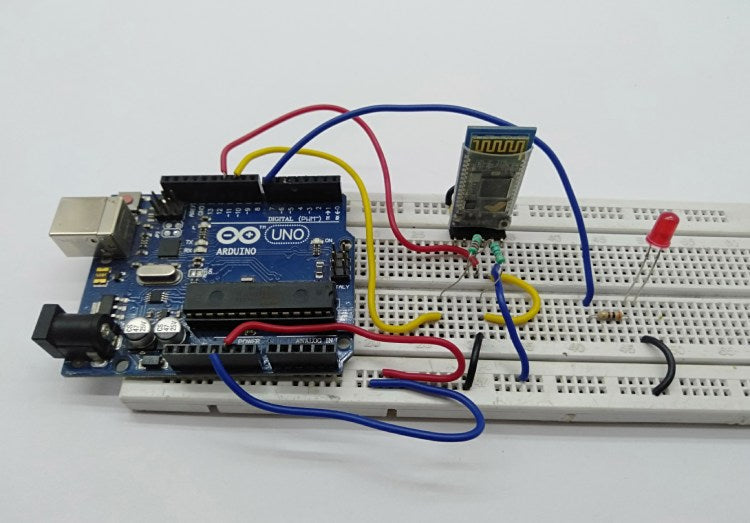

Anslutning av HC-05 till Arduino

För att ansluta HC-05 till din Arduino, följ dessa steg:

Anslut HC-05:s VCC-pin till Arduino:s 5V-pin.

Anslut HC-05:s GND-pin till Arduino:s GND-pin.

Anslut HC-05:s TXD-pin till Arduino:s RX-pin (via en spänningsdelare, eftersom HC-05 arbetar med 3.3V).

Anslut HC-05:s RXD-pin till Arduino:s TX-pin.

En spänningsdelare är nödvändig eftersom Arduino:s TX-pin levererar 5V, medan HC-05:s RXD-pin endast tål 3.3V. En enkel spänningsdelare kan byggas med två motstånd.

Konfigurering av HC-05 med AT-kommandon

HC-05 konfigureras med hjälp av AT-kommandon via den seriella porten. För att gå in i AT-kommandoläge, håll ner knappen på modulen medan du ansluter strömmen.

Här är några vanliga AT-kommandon:

AT: Kontrollera anslutningen.

AT+NAME: Ställ in Bluetooth-namnet.

AT+PIN: Ställ in PIN-koden.

AT+BAUD: Ställ in Baud Rate.

Använd Arduino:s Serial Monitor för att skicka AT-kommandon.

Praktiska Exempel och Projekt

HC-05 kan användas i en mängd olika projekt, inklusive:

Fjärrstyrning av robotar och fordon.

Trådlös sensorövervakning.

Datainsamling och visualisering.

Trådlös kommunikation mellan två Arduino-kort.

Ett enkelt exempel är att styra lysdioder med en smartphone via Bluetooth.

Slutsats

Arduino Bluetooth HC-05 är en kraftfull och användbar modul för alla som vill lägga till trådlös kommunikation till sina Arduino-projekt. Med rätt kunskap och lite experimentering kan du skapa fantastiska och innovativa applikationer.
