Arduino RTC DS3231 Exempel: Exakt Tidshållning i Dina Projekt
Att hålla exakt tid är avgörande i många elektroniska projekt. Här kommer Arduino RTC DS3231 in i bilden. Denna realtidsklocka (RTC) är känd för sin höga noggrannhet och pålitlighet, vilket gör den perfekt för applikationer som kräver precision i tidshållningen. I denna artikel kommer vi att gå igenom ett detaljerat exempel på hur du kan använda DS3231 med din Arduino.
Vad är en RTC DS3231?
DS3231 är en I2C-baserad realtidsklocka som ger dig möjlighet att hålla reda på tid och datum även när din Arduino är avstängd. Den har en inbyggd kristalloscillator som kompenserar för temperaturvariationer, vilket resulterar i en mycket stabil och exakt tidshållning. Den är också utrustad med ett batteribackup-system, vilket säkerställer att tiden fortsätter att räknas även vid strömavbrott.
Koppla DS3231 till Arduino
För att koppla DS3231 till din Arduino behöver du följande:

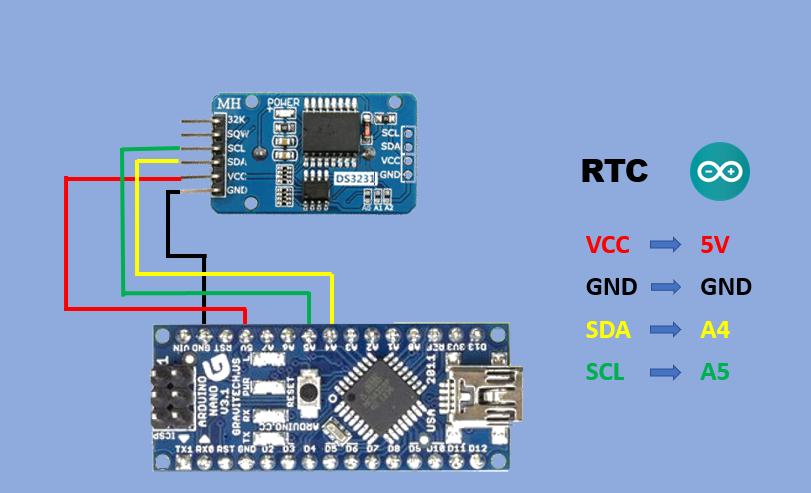

Koppla enligt följande:
Arduino Kod Exempel
För att läsa och ställa in tiden på DS3231 behöver du ett bibliotek. Ett populärt bibliotek är ”RTClib”. Installera det via Arduino IDE:s bibliotekshanterare. Här är ett exempel på kod som läser och visar tid och datum:
#include <RTClib.h> #include <Wire.h>
RTC_DS3231 rtc;
void setup() { Serial.begin(9600); Wire.begin(); if (!rtc.begin()) { Serial.println(”Kunde inte hitta RTC!”); while (1); }
if (rtc.lostPower()) { Serial.println(”RTC tappade ström, ställer in tid!”); rtc.adjust(DateTime(2023, 11, 20, 10, 30, 0)); // År, månad, dag, timme, minut, sekund } }
void loop() { DateTime now = rtc.now();
Serial.print(now.year(), DEC); Serial.print(’/’); Serial.print(now.month(), DEC); Serial.print(’/’); Serial.print(now.day(), DEC); Serial.print(” (”); Serial.print(now.hour(), DEC); Serial.print(’:’); Serial.print(now.minute(), DEC); Serial.print(’:’); Serial.print(now.second(), DEC); Serial.println(”)”);
delay(1000); }
Denna kod initierar RTC, kontrollerar om den har tappat ström, och ställer in tiden om så är fallet. I loop-funktionen läser den tiden och datumet och skriver ut det till seriell monitorn.
Användningsområden för DS3231
DS3231 är användbar i många projekt, inklusive:
Tips och Tricks
Slutsats
Arduino RTC DS3231 är ett kraftfullt verktyg för att lägga till exakt tidshållning i dina Arduino-projekt. Med rätt koppling och kod kan du enkelt integrera denna modul och skapa applikationer som kräver noggrann tidshantering. Genom att förstå grunderna och experimentera med olika funktioner kan du ta dina projekt till nästa nivå.
