Beräkna Moment i Balk: En Komplett Guide
Introduktion till Moment i Balkar
När vi talar om moment i balkar inom byggteknik och mekanik, refererar vi till den roterande effekt som krafter har på en balk. Detta är avgörande för att förstå hur en balk kommer att böjas eller deformeras under belastning. Att korrekt beräkna balkmoment är grundläggande för att säkerställa att en konstruktion är säker och hållbar.
För att förstå böjmoment, måste vi först förstå vad en balk är. En balk är en horisontell konstruktionskomponent som är utformad för att bära laster. Dessa laster kan vara punktlaster, jämnt fördelade laster eller en kombination av båda.

Grundläggande Principer och Formler
Grundläggande formeln för beräkning av moment (M) är:
$$M = F \times d$$

Där:
- M är momentet (vanligen i Newtonmeter, Nm).
- F är kraften (vanligen i Newton, N).
- d är avståndet från kraftens appliceringspunkt till rotationspunkten (vanligen i meter, m).
För att beräkna moment i en balk med olika typer av laster, måste vi använda mer komplexa formler och diagram. Exempelvis, för en enkel balk med en punktlast i mitten, är det maximala böjmomentet:
$$M_{max} = \frac{FL}{4}$$
Där L är balkens längd.
För en jämnt fördelad last (q) över hela balken, är det maximala böjmomentet:
$$M_{max} = \frac{qL^2}{8}$$
Steg-för-Steg Beräkning av Moment
- Identifiera Laster: Bestäm alla laster som påverkar balken och deras positioner.
- Rita Friläggningsdiagram: Skissa en bild av balken med alla krafter och stöd markerade.
- Beräkna Reaktionskrafter: Använd jämviktsekvationer för att hitta stödkrafterna vid balkens ändar.

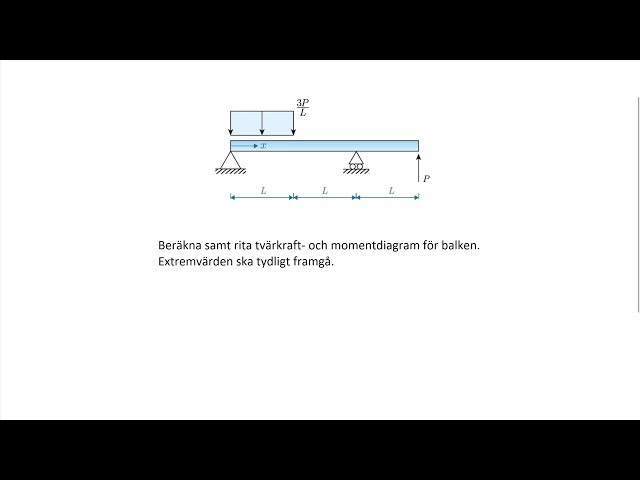

- Skapa Momentdiagram: Rita ett diagram som visar hur momentet varierar längs balken.
- Bestäm Maximalt Moment: Hitta det största momentet i diagrammet.
- Använd Formler: Tillämpa rätt formler för att beräkna momentet vid specifika punkter.
Praktiska Exempel och Tillämpningar
Låt oss ta ett praktiskt exempel: En enkel balk med en längd på 5 meter och en punktlast på 10 kN i mitten. Vi kan beräkna det maximala böjmomentet:
$$M_{max} = \frac{10 \text{ kN} \times 5 \text{ m}}{4} = 12.5 \text{ kNm}$$

Detta resultat är avgörande för att välja rätt balkmaterial och dimensioner för att säkerställa att balken klarar av belastningen utan att deformeras för mycket eller gå sönder. Användning av balkdimensionering är en viktig del av byggprocessen.
Inom brokonstruktion, byggnadsdesign och maskinteknik är beräkning av moment i balkar en oumbärlig process. Programvaror och verktyg för ingenjörsberäkningar underlättar ofta detta arbete.
Viktiga Faktorer att Beakta
När du beräknar moment i en balk, tänk på:

- Materialets hållfasthet.
- Balkens tvärsnittsform.
- Stödtyper (fast, rörligt, fritt).
- Lasttyper (punkt, jämnt fördelad).
- Säkerhetsfaktorer.


Avslutning
Att behärska beräkning av moment i balkar är avgörande för alla som arbetar inom byggteknik och mekanik. Genom att förstå de grundläggande principerna, formlerna och praktiska tillämpningarna kan du säkerställa att dina konstruktioner är säkra och hållbara. Vi hoppas att denna guide har gett dig en djupare förståelse för ämnet.
