HC-05 Datablad: En Djupdykning i Bluetooth-Funktion
Introduktion till HC-05 Bluetooth-modulen
HC-05 är en populär och mångsidig Bluetooth-modul som används i en mängd olika elektroniska projekt. Den möjliggör trådlös seriell kommunikation, vilket gör den idealisk för allt från Arduino-projekt till anpassade IoT-lösningar. För att fullt ut förstå och utnyttja denna modul är det avgörande att ha en god förståelse för dess datablad.
Denna artikel kommer att ge dig en omfattande genomgång av HC-05 datablad, inklusive dess specifikationer, anslutningar, och hur du använder den för att skapa dina egna trådlösa projekt.
Viktiga Specifikationer i HC-05 Datablad
- Bluetooth Version: Bluetooth 2.0 + EDR
- Driftspänning: 3.3V (logiknivåer är 3.3V, men modulen kan tolerera 5V på strömförsörjningen)
- Kommunikationsprotokoll: Seriell (UART)
- Överföringshastighet (Baud Rate): Vanligtvis 9600 bps (kan konfigureras)
- Räckvidd: Upp till 10 meter (beroende på omgivning)
- Antenn: Inbyggd antenn på PCB
- AT-kommandon: Stöd för AT-kommandon för konfiguration
Dessa specifikationer är avgörande för att förstå modulens kapacitet och begränsningar. Driftspänningen är speciellt viktig, eftersom den påverkar hur du ansluter modulen till andra komponenter.

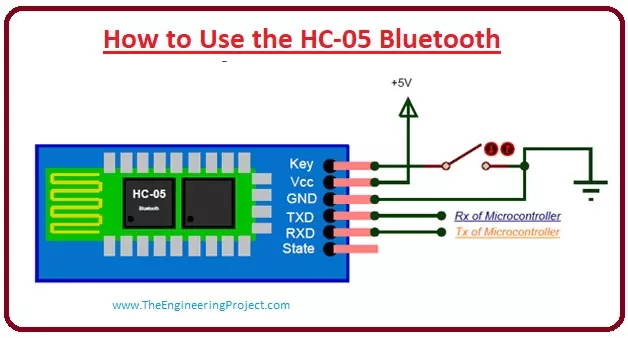

Anslutningar och Pinout
HC-05 modulen har flera anslutningspunkter, var och en med en specifik funktion:
- VCC: Strömförsörjning (+3.3V till +5V)
- GND: Jord
- TXD: Sändningsdata (Transmit Data)
- RXD: Mottagningsdata (Receive Data)
- STATE: Indikerar modulens status
- EN: Aktiveringspinne (Enable)
Korrekta anslutningar är avgörande för att modulen ska fungera. Felaktiga anslutningar kan skada modulen eller andra komponenter.
Använda AT-kommandon för Konfiguration
HC-05 modulen kan konfigureras med hjälp av AT-kommandon. Dessa kommandon gör det möjligt att ändra modulens namn, lösenord, överföringshastighet och andra inställningar.
För att använda AT-kommandon måste modulen vara i kommandoläge. Detta uppnås vanligtvis genom att hålla EN-pinnen hög vid uppstart.
Exempel på AT-kommandon inkluderar:
- AT: Testar anslutningen
- AT+NAME=NyttNamn: Ändrar modulens namn
- AT+PIN=1234: Ändrar lösenordet
- AT+BAUD=9600: Ändrar överföringshastigheten
Att bemästra dessa kommandon ger dig full kontroll över modulens funktionalitet.
Användningsområden för HC-05
HC-05 modulen används i en mängd olika projekt, inklusive:
- Arduino-projekt: Trådlös kommunikation mellan Arduino-kort och andra enheter.
- Robotik: Trådlös styrning av robotar.
- IoT-projekt: Trådlös dataöverföring mellan sensorer och andra enheter.
- Hemautomation: Trådlös styrning av belysning och andra apparater.
- Seriell Bluetooth-kommunikation: ersätter seriell kabel med trådlös kommunikation.
Dess mångsidighet gör den till ett utmärkt val för både nybörjare och erfarna elektronikhobbyister.
Slutsats
HC-05 databladet är en viktig resurs för alla som vill använda denna Bluetooth-modul. Genom att förstå dess specifikationer, anslutningar och AT-kommandon kan du skapa en mängd spännande trådlösa projekt.
Kom ihåg att alltid dubbelkolla databladet för specifik information om din modul, eftersom det kan finnas variationer mellan olika tillverkare.
