Hur Fungerar en Amperemeter? – En Komplett Guide
En amperemeter är ett oumbärligt verktyg inom elektroteknik, designat för att mäta elektrisk ström i ampere (A). Men hur fungerar den egentligen? I denna artikel går vi igenom allt du behöver veta om amperemetrar, från grundläggande principer till avancerade tillämpningar.
Grundläggande Principer

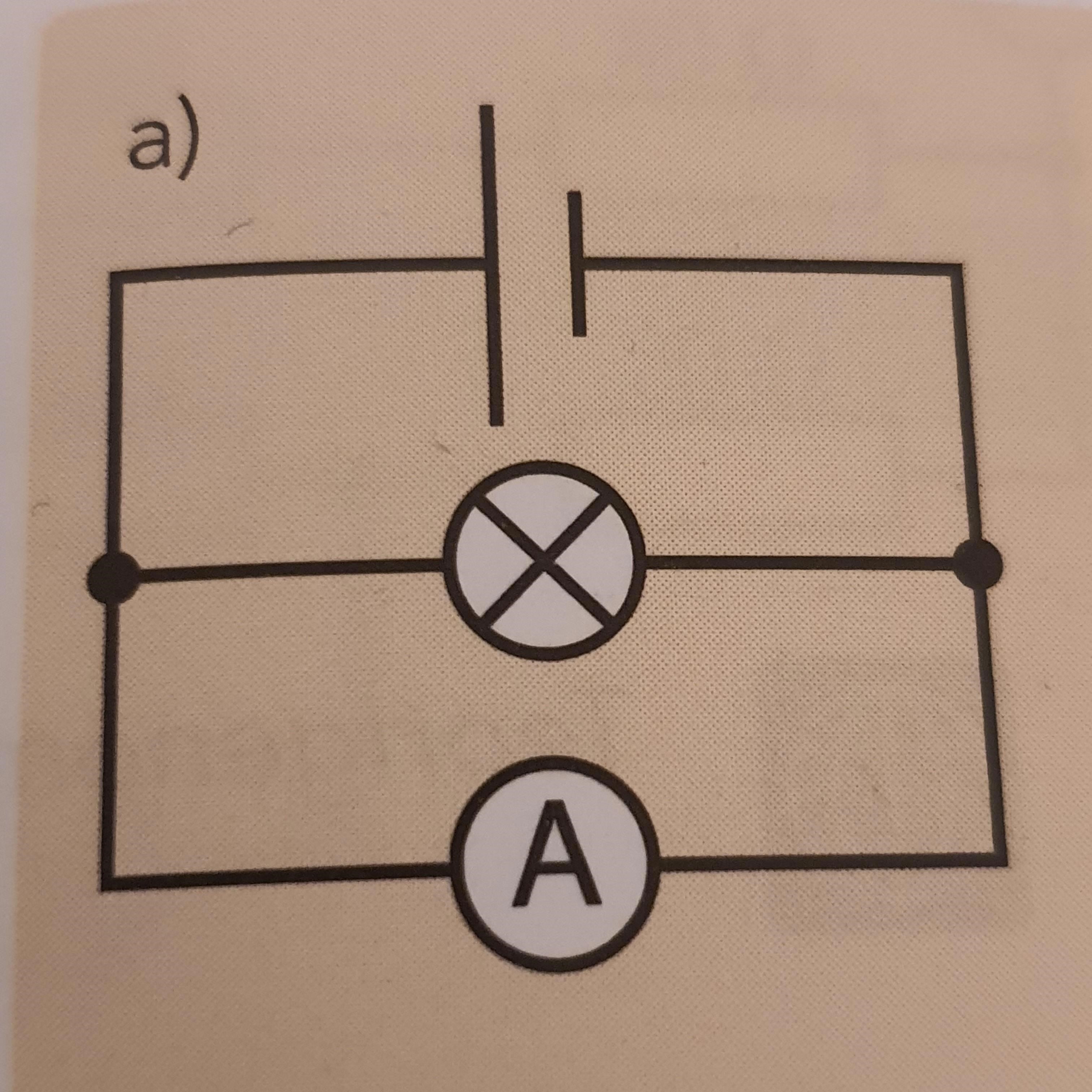

För att förstå hur en amperemeter fungerar, måste vi först förstå vad elektrisk ström är. Elektrisk ström är flödet av elektroner genom en ledare. En amperemeter mäter denna flödeshastighet. Den grundläggande principen bakom en amperemeter är att den kopplas i serie med kretsen där strömmen ska mätas. Detta innebär att all ström som passerar genom kretsen också passerar genom amperemetern.
Shuntmotstånd
En central komponent i många amperemetrar är ett shuntmotstånd. Detta är ett lågt motstånd som kopplas parallellt med mätinstrumentet. När strömmen passerar genom shuntmotståndet skapas ett spänningsfall. Detta spänningsfall är proportionellt mot strömmen och kan mätas av instrumentet. Genom att kalibrera instrumentet kan vi direkt avläsa strömmen i ampere.
Olika Typer av Amperemetrar
Det finns flera olika typer av amperemetrar, var och en med sina egna fördelar och användningsområden:
- Analoga Amperemetrar: Dessa använder en rörlig spole som påverkas av magnetfältet från strömmen. En nål på spolen indikerar strömvärdet på en skala.
- Digitala Amperemetrar: Dessa använder elektroniska komponenter för att mäta strömmen och visar resultatet numeriskt på en display. De är ofta mer exakta och lättare att avläsa än analoga amperemetrar.

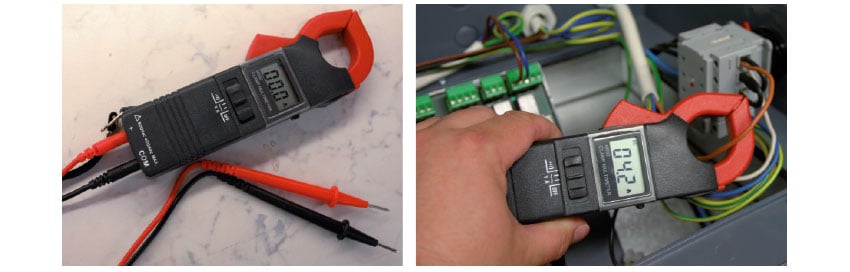

- Tångamperemetrar: Dessa mäter strömmen utan att behöva kopplas i serie med kretsen. Istället mäter de magnetfältet runt ledaren och omvandlar det till ett strömvärde. Detta är särskilt användbart för att mäta höga strömmar utan att bryta kretsen.
Användningsområden
Amperemetrar används i en mängd olika tillämpningar, inklusive:
- Felsökning av elektriska system: För att hitta fel i ledningar och komponenter.
- Mätning av strömförbrukning: För att övervaka energianvändning i hushåll och industri.
- Utveckling och testning av elektroniska kretsar: För att säkerställa att kretsar fungerar korrekt.
- Bilreparationer: För att diagnostisera elektriska problem i fordon.
Viktiga Faktorer att Tänka På
När du använder en amperemeter är det viktigt att tänka på följande:
- Rätt mätområde: Välj ett mätområde som är lämpligt för den ström du ska mäta.
- Seriell koppling: Amperemetern måste kopplas i serie med kretsen.
- Polära anslutningar: Var noga med att ansluta amperemetern med rätt polaritet (+ till + och – till -).
- Säkerhet: Var försiktig när du arbetar med elektriska kretsar, särskilt vid höga spänningar.
Slutsats
En amperemeter är ett viktigt verktyg för att mäta elektrisk ström. Genom att förstå hur den fungerar och vilka typer som finns, kan du använda den effektivt i en mängd olika tillämpningar. Oavsett om du är en erfaren elektriker eller en nybörjare, är kunskapen om amperemetrar avgörande för att arbeta säkert och effektivt med elektriska system. Genom att alltid använda rätt mätområde, koppla amperemetern seriellt, och ta hänsyn till polariteten, kan du göra noggranna mätningar. Kom ihåg att säkerheten alltid kommer först när du arbetar med elektricitet.
