Symboler för Fas och Nolla: En Komplett Guide
Introduktion till Fas och Nolla
I elektriska system är det viktigt att förstå skillnaden mellan fas och nolla. Dessa två ledare spelar avgörande roller i hur elektricitet distribueras och används. Fasen (L) är den strömförande ledaren som levererar spänningen, medan nollan (N) är returledaren som sluter kretsen. Korrekt identifiering och hantering av dessa ledare är avgörande för säker och effektiv elektrisk installation.
Symboler och Beteckningar
För att standardisera och förenkla elektriska scheman används specifika symboler och beteckningar. De vanligaste symbolerna är:
- Fas (L): Representeras ofta av bokstaven ”L” (från engelskans ”Line”). I scheman kan det också visas som en enkel linje eller en färgkodad ledare (vanligtvis brun, svart eller grå).
- Nolla (N): Representeras av bokstaven ”N” (från engelskans ”Neutral”). I scheman visas det som en blå eller ljusblå ledare.
Det är viktigt att notera att färgkodningen kan variera beroende på nationella standarder och installationsregler. Därför är det alltid bäst att konsultera relevanta standarder och dokumentation.
Färgkodning och Standarder
Färgkodning är ett viktigt verktyg för att identifiera ledare i elektriska installationer. Internationella standarder, som IEC 60446, ger riktlinjer för färgkodning. I Sverige följer vi i stor utsträckning dessa standarder, men det kan finnas lokala variationer. Här är en översikt över de vanligaste färgerna:
- Brun: Fas (L) i enfassystem.
- Svart eller Grå: Fas (L) i trefassystem.
- Blå: Nolla (N).
- Grön/Gul: Jord (PE).
Att följa dessa standarder är avgörande för att säkerställa säkerheten och undvika felkopplingar.
Praktiska Tillämpningar
Förståelsen av symboler och färgkodning är avgörande i många praktiska tillämpningar, inklusive:

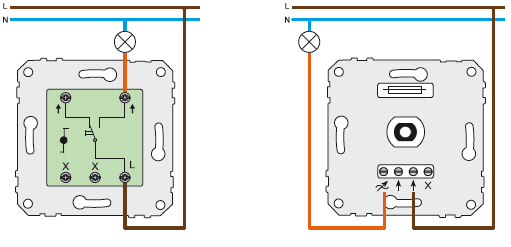

- Elektriska Installationer: Korrekt identifiering av fas och nolla är nödvändig för att koppla in strömbrytare, uttag och andra elektriska apparater.
- Felsökning: Vid felsökning av elektriska problem är det viktigt att kunna identifiera ledarna korrekt.
- Schemaläsning: Att kunna läsa och förstå elektriska scheman är en viktig färdighet för elektriker och tekniker.
Säkerhetsaspekter
Elektrisk säkerhet är av yttersta vikt. Felaktig hantering av fas och nolla kan leda till allvarliga olyckor, inklusive elektriska stötar och bränder. Här är några viktiga säkerhetsaspekter:
- Stäng av strömmen: Innan du arbetar med elektriska installationer, se alltid till att strömmen är avstängd.
- Använd rätt verktyg: Använd isolerade verktyg och skyddsutrustning.
- Kontrollera spänningen: Använd en spänningsprovare för att säkerställa att ledarna är spänningslösa.
- Följ anvisningarna: Följ alltid tillverkarens anvisningar och gällande standarder.
Avslutning
Att förstå symbolerna och färgkodningen för fas och nolla är grundläggande för alla som arbetar med elektriska installationer. Genom att följa standarder och säkerhetsföreskrifter kan vi säkerställa säkra och effektiva elektriska system. För att fördjupa dig mer i ämnet, sök efter specifika standarder och utbildningsmaterial.
