Kretsdesignprogramvara: En Omfattande Guide
Vad är Kretsdesignprogramvara?
Kretsdesignprogramvara är ett oumbärligt verktyg för elektronikingenjörer, hobbyister och alla som arbetar med elektroniska kretsar. Denna programvara möjliggör design, simulering och analys av kretsar innan de byggs fysiskt. Det sparar tid och resurser genom att identifiera potentiella problem tidigt i designprocessen.
Med avancerade funktioner kan användare skapa komplexa kretsar, analysera deras prestanda och optimera designen för maximal effektivitet. Programvaran erbjuder ofta ett brett utbud av komponentbibliotek, simuleringsverktyg och layoutfunktioner.
Viktiga Funktioner i Kretsdesignprogramvara
- Schemaritning: Möjligheten att skapa och redigera kretsscheman med lättanvända verktyg.
- Komponentbibliotek: Ett omfattande bibliotek med elektroniska komponenter, inklusive motstånd, kondensatorer, transistorer och integrerade kretsar.
- Simulering: Att simulera kretsens beteende under olika förhållanden för att identifiera potentiella problem.
- PCB-layout: Verktyg för att skapa layouten för tryckta kretskort (PCB).
- Analysverktyg: Funktioner för att analysera kretsens prestanda, inklusive frekvensrespons, transientanalys och DC-analys.
- 3D-Visualisering: Möjligheten att visualisera kretsen i 3D för att kontrollera passform och funktionalitet.
- Samarbetsfunktioner: Möjligheten att dela och samarbeta på projekt med andra teammedlemmar.
Fördelar med att Använda Kretsdesignprogramvara
Att använda kretsdesignprogramvara ger många fördelar, inklusive:
- Tidsbesparing: Snabbare design och simulering jämfört med manuell design.
- Kostnadsbesparing: Minskad risk för fel och omdesign, vilket sparar pengar på prototyper.
- Ökad Noggrannhet: Exakta simuleringar och analyser säkerställer att kretsen fungerar som avsett.
- Förbättrad Effektivitet: Optimering av kretsdesign för maximal prestanda.
- Enkel Delning och Samarbete: Möjligheten att dela projekt med andra och arbeta tillsammans i realtid.
Hur du Väljer Rätt Kretsdesignprogramvara
Att välja rätt kretsdesignprogramvara beror på dina specifika behov och krav. Här är några faktorer att tänka på:
- Funktionalitet: Se till att programvaran har de funktioner du behöver, inklusive schemaritning, simulering och PCB-layout.
- Användarvänlighet: Välj en programvara med ett intuitivt gränssnitt som är lätt att lära sig och använda.
- Kompatibilitet: Se till att programvaran är kompatibel med ditt operativsystem och andra verktyg du använder.
- Pris: Jämför priser och funktioner för att hitta den bästa programvaran för din budget.
- Support och Dokumentation: Välj en programvara med bra support och omfattande dokumentation.
Exempel på Populär Kretsdesignprogramvara
Det finns många utmärkta kretsdesignprogramvaror tillgängliga, inklusive:
- Altium Designer: En kraftfull och omfattande programvara för professionell kretsdesign.
- Eagle PCB: En populär programvara för hobbyister och småföretag.
- KiCad: En öppen källkodsprogramvara med ett brett utbud av funktioner.
- LTspice: En gratis simuleringsprogramvara från Analog Devices.

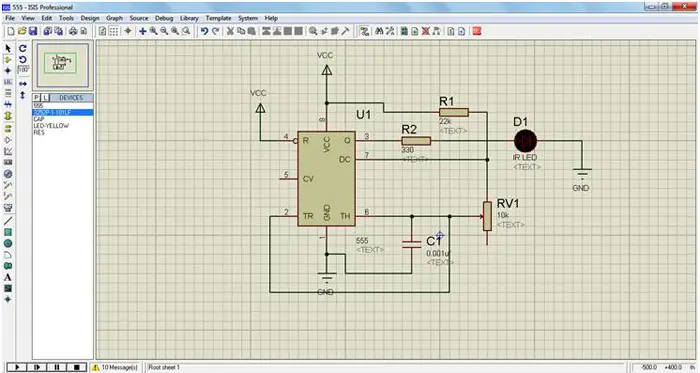

- Proteus: En programvara som kombinerar schemaritning, simulering och PCB-layout.
Slutsats
Kretsdesignprogramvara är ett ovärderligt verktyg för alla som arbetar med elektroniska kretsar. Genom att välja rätt programvara kan du förbättra din designprocess, spara tid och resurser och skapa innovativa och effektiva kretsar. Oavsett om du är en professionell ingenjör eller en hobbyist, finns det en programvara som passar dina behov.
