SN74HC595N: En djupgående guide

Vad är SN74HC595N?

SN74HC595N är ett 8-bitars seriellt-till-parallellt skiftregister som är en central komponent inom digital elektronik. Denna integrerade krets (IC) används för att konvertera seriell data till parallell data, vilket möjliggör styrning av flera utgångar med hjälp av endast några få mikrokontrollerpinnar. Detta gör den idealisk för projekt där antalet tillgängliga utgångar är begränsat.

Detta skiftregister är särskilt populärt bland hobbyelektroniker och professionella utvecklare tack vare dess mångsidighet och enkla användning. Dess förmåga att expandera utgångar gör det till en oumbärlig del i många elektroniska projekt.

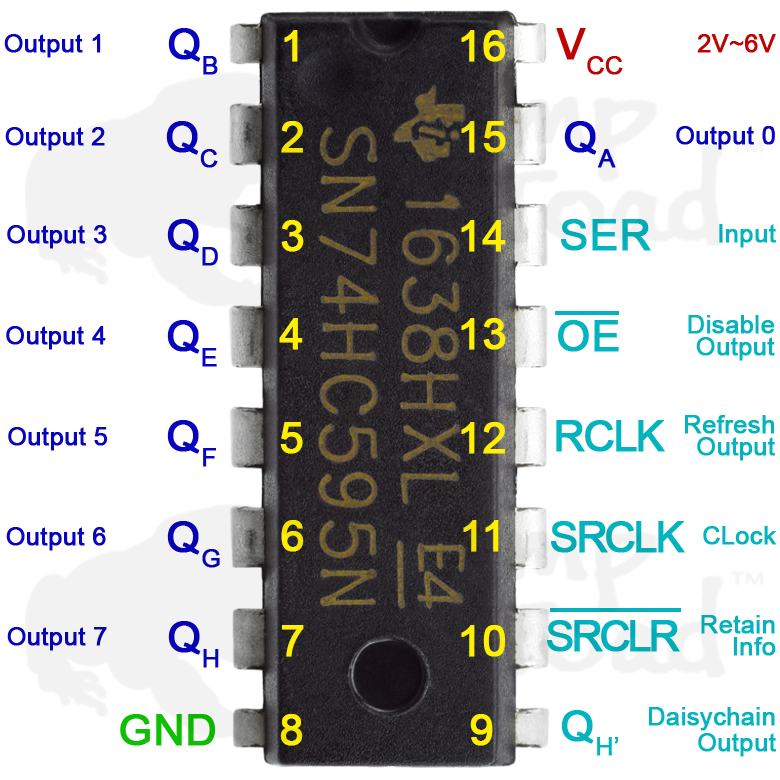

Tekniska Specifikationer

• 8-bitars seriell-till-parallell konvertering
• 3-tillstånds utgångar

• Hög utgångsströmkapacitet
• TTL-kompatibla in- och utgångar
• Brett driftspänningsområde (2V till 6V)
• Låg strömförbrukning
• Seriell ingång (SER)
• Skiftregisterklocka (SRCLK)
• Lagringsregisterklocka (RCLK)

• Utgångsaktiveringspinne (OE)
• Seriell utgång (Q7S)

För mer detaljerad information, se till att konsultera det officiella SN74HC595N databladet.

Användningsområden

SN74HC595N används i en mängd olika applikationer, inklusive:

• LED-styrning: Styrning av flera LED-lampor med minimalt antal mikrokontrollerpinnar.

• Displaystyrning: Styrning av 7-segmentsdisplayer och andra digitala displayer.
• Motorstyrning: Styrning av stegmotorer och andra motorer via reläer.
• Datalagring: Tillfällig lagring av digital data.
• Expanderande I/O-portar: Utöka antalet tillgängliga in- och utgångar på mikrokontroller.
• Digitala sekvenser: Skapa komplexa digitala sekvenser och mönster.

Denna krets är en nyckelkomponent i projekt som använder Arduino och Raspberry Pi, där dess förmåga att hantera flera utgångar är avgörande.

Hur SN74HC595N Fungerar

SN74HC595N fungerar genom att ta emot seriell data, lagra den i ett skiftregister och sedan skicka ut den parallellt. Data skiftas in bit för bit med hjälp av skiftregisterklockan (SRCLK). När all data är lagrad, används lagringsregisterklockan (RCLK) för att överföra datan till utgångarna. Utgångsaktiveringspinnen (OE) används för att aktivera eller inaktivera utgångarna.

Den seriella utgången (Q7S) gör det möjligt att koppla flera SN74HC595N-kretsar i serie, vilket ytterligare expanderar antalet tillgängliga utgångar.

Praktiska Exempel och Kod

För att verkligen förstå SN74HC595N, är det viktigt att se praktiska exempel. Här är ett enkelt exempel på hur man kan använda kretsen med en Arduino för att styra 8 LED-lampor:

// Arduino kod för att styra 8 LED-lampor med SN74HC595N

int latchPin = 8; int clockPin = 12; int dataPin = 11;

void setup() { pinMode(latchPin, OUTPUT); pinMode(clockPin, OUTPUT); pinMode(dataPin, OUTPUT); }

void loop() { digitalWrite(latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, 0b10101010); // Exempeldata digitalWrite(latchPin, HIGH); delay(1000); }

Detta exempel visar hur enkelt det är att skicka data till SN74HC595N och styra flera utgångar samtidigt.

Sammanfattning

SN74HC595N är en otroligt användbar komponent för alla som arbetar med digital elektronik. Dess förmåga att expandera utgångar och dess enkla användning gör den till ett måste i många projekt. Genom att förstå dess tekniska specifikationer och användningsområden kan du utnyttja dess fulla potential.
