RS485 Kabelstandard: En Djupdykning i Industriell Kommunikation
I den moderna industrivärlden är tillförlitlig och effektiv kommunikation avgörande. En teknik som har visat sig vara robust och mångsidig är RS485 kabelstandard. Denna standard har blivit en grundpelare för seriell kommunikation över långa avstånd, särskilt i miljöer där elektriskt brus och störningar är vanliga. I denna artikel kommer vi att utforska allt du behöver veta om RS485 kabelstandard, från dess grundläggande principer till dess praktiska tillämpningar.
Vad är RS485 Kabelstandard?
RS485 är en standard för seriell kommunikation som definierar de elektriska egenskaperna hos drivrutiner och mottagare. Till skillnad från RS232, som är begränsad till korta avstånd och en-till-en-kommunikation, tillåter RS485 multi-drop-konfigurationer, vilket innebär att flera enheter kan kommunicera över samma tvåtrådsbuss. Detta gör den idealisk för industriella tillämpningar där många enheter behöver utbyta data över långa avstånd.
Nyckel Specifikationer för RS485
- Differentierad Signalering: RS485 använder differentierad signalering, vilket innebär att data överförs som en spänningsskillnad mellan två ledare. Detta minskar effekten av elektriskt brus och störningar.
- Långdistanskommunikation: RS485 kan överföra data över avstånd upp till 1200 meter, vilket gör den lämplig för stora industriella anläggningar.
- Multi-drop Kapacitet: Upp till 32 enheter kan anslutas till samma buss, vilket möjliggör effektiv kommunikation mellan flera enheter.
- Hög Hastighet: RS485 stöder datahastigheter upp till 10 Mbps, vilket tillgodoser behoven hos de flesta industriella applikationer.
- Robusthet: Den är konstruerad för att tåla elektriskt brus och störningar, vilket gör den tillförlitlig i krävande miljöer.
Användningsområden för RS485
RS485 används i en mängd olika industriella tillämpningar, inklusive:
- Industriell Automation: För att styra och övervaka maskiner, sensorer och aktuatorer.
- Byggnadsautomation: För att styra belysning, HVAC-system och säkerhetssystem.
- Processkontroll: För att övervaka och styra industriella processer inom kemi, olja och gas.
- Säkerhetssystem: För att överföra data från övervakningskameror och larm.
- Telekommunikation: I vissa telekommunikationsapplikationer för att överföra data över långa avstånd.
Varför Välja RS485?
Det finns flera anledningar till varför RS485 är ett populärt val för industriell kommunikation:
- Långdistanskapacitet: Möjliggör kommunikation över stora avstånd utan behov av repeater.
- Robusthet: Tål elektriskt brus och störningar, vilket säkerställer tillförlitlig kommunikation.
- Multi-drop Kapacitet: Möjliggör anslutning av flera enheter till samma buss, vilket minskar kabeldragning och kostnader.
- Kostnadseffektivitet: Jämfört med andra kommunikationsstandarder är RS485 relativt billigt att implementera.
Tekniska Detaljer och Implementering

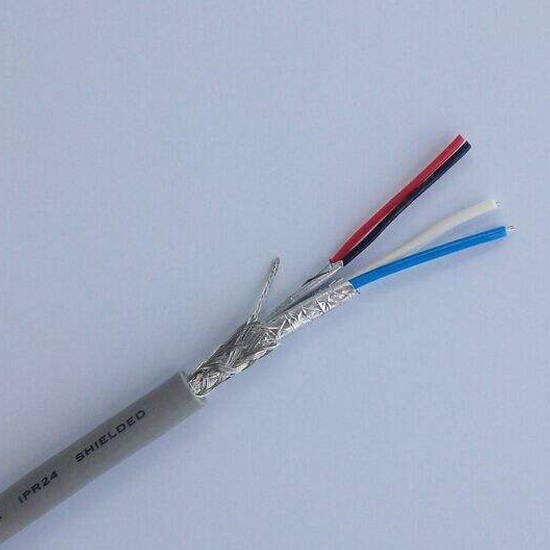

När du implementerar RS485 är det viktigt att ta hänsyn till några tekniska detaljer. Korrekt terminering är avgörande för att förhindra signalreflektioner och säkerställa tillförlitlig kommunikation. Termineringsmotstånd placeras vid ändarna av bussen för att matcha impedansen hos kabeln. Valet av kabeltyp är också viktigt; skärmad tvinnad parkabel rekommenderas för att minimera brus och störningar.
Dessutom måste du se till att alla enheter på bussen har samma jordpotential för att undvika jordloopar. Jordloopar kan orsaka störningar och skada utrustningen. Det är också viktigt att välja rätt drivrutiner och mottagare som uppfyller RS485-standarden.
Framtiden för RS485
Även om nyare kommunikationsstandarder som Ethernet och trådlösa tekniker har blivit alltmer populära, fortsätter RS485 att vara relevant på grund av dess robusthet och kostnadseffektivitet. I många industriella tillämpningar där tillförlitlighet är avgörande, förblir RS485 det föredragna valet. Med den fortsatta utvecklingen av industriell automation och IoT, kommer RS485 sannolikt att fortsätta spela en viktig roll i framtiden.
Sammanfattningsvis är RS485 kabelstandard en avgörande teknik för industriell kommunikation, som erbjuder robusthet, långdistanskapacitet och kostnadseffektivitet. Genom att förstå dess specifikationer och tillämpningar kan du utnyttja dess fulla potential i dina projekt.
Vi hoppas att denna artikel har gett dig en djupgående förståelse för RS485 kabelstandard. Om du har några frågor, tveka inte att kontakta oss.
