Galvaniska Celler Labbrapport

mars 12, 2025 av Hugo

Galvaniska Celler: En Detaljerad Labbrapport

Introduktion

Denna labbrapport utforskar principen bakom galvaniska celler, även kända som voltaiska celler. Dessa celler omvandlar kemisk energi till elektrisk energi genom spontana redoxreaktioner. Syftet med detta experiment är att bygga och analysera olika galvaniska celler, för att förstå hur olika metaller och elektrolyter påverkar cellens spänning.

Vi kommer att fokusera på att förklara de grundläggande koncepten, genomföra experiment och analysera resultaten på ett tydligt och detaljerat sätt. Vi kommer att undersöka olika kombinationer av metaller och elektrolyter, och dokumentera de resulterande spänningarna. Vi kommer även att undersöka hur koncentrationer påverkar den elektriska potentialen.

Teori

En galvanisk cell består av två halvceller, var och en innehållande en elektrod i en elektrolytlösning. I en halvcell sker en oxidation (förlust av elektroner) och i den andra en reduktion (vinst av elektroner). Elektronerna flödar från den oxiderande elektroden (anoden) till den reducerande elektroden (katoden) genom en extern krets, vilket skapar en elektrisk ström.

En saltbrygga används för att upprätthålla elektrisk neutralitet i halvcellerna genom att tillåta joner att flöda mellan dem. Denna ström av joner förhindrar att laddningar byggs upp i lösningarna, vilket skulle stoppa reaktionen.

Den elektriska potentialen (spänningen) hos en galvanisk cell kan beräknas med hjälp av standardreduktionspotentialer för de involverade halvcellerna. Denna potential, som kallas cellpotentialen, är skillnaden mellan potentialerna för katoden och anoden. Den beräknas med formeln: $$E_{cell} = E_{cathode} – E_{anode}$$.

En känd typ av galvanisk cell är Daniellcellen, som består av en zinkelektrod i en zinksulfatlösning och en kopparelektrod i en kopparsulfatlösning. Denna cell genererar en relativt hög spänning och används ofta som ett exempel i undervisningen.

Material och Metod

Material

Kopparplåt (Cu)
Zinkplåt (Zn)
Järnplåt (Fe)
Kopparsulfatlösning (CuSO4)
Zinksulfatlösning (ZnSO4)
Järnsulfatlösning (FeSO4)
Kaliumnitratlösning (KNO3) för saltbrygga
U-rör (för saltbrygga)
Voltmeter
Bägare
Sladdar med krokodilklämmor

Metod

Förbered halvcellerna genom att placera metallplåtarna i respektive elektrolytlösningar.
Konstruera en saltbrygga genom att fylla ett U-rör med kaliumnitratlösning och täta ändarna med bomull.
Placera saltbryggan mellan bägarna med elektrolytlösningarna.
Anslut metallplåtarna till voltmetern med hjälp av sladdar och krokodilklämmor.
Mät och notera den resulterande spänningen.
Upprepa experimentet med olika kombinationer av metaller och elektrolyter.
Variera koncentrationen av elektrolyterna och dokumentera hur spänningen förändras.

Resultat

Tabell över uppmätta cellpotentialer för olika kombinationer av metaller och elektrolyter:

Anod (Metall/Lösning)

Katod (Metall/Lösning)

Uppmätt Spänning (V)

Zn/ZnSO4	Cu/CuSO4	[Uppmätt Värde]
Fe/FeSO4	Cu/CuSO4	[Uppmätt Värde]
Zn/ZnSO4	Fe/FeSO4	[Uppmätt Värde]

Diagram som visar hur cellpotentialen påverkas av koncentrationen av elektrolyterna.

Beskrivning av observationer, som eventuell utfällning eller gasbildning.

Analys och Diskussion

Analys av resultaten i förhållande till standardreduktionspotentialer. Diskussion om eventuella avvikelser och möjliga felkällor. Förklaring av hur koncentrationen påverkar cellpotentialen enligt Nernst ekvation.

Diskussion om redoxreaktionerna som sker i varje halvcell och hur dessa bidrar till den totala cellpotentialen. Förklaring av saltbryggans funktion och dess betydelse för att upprätthålla en kontinuerlig ström.

Jämförelse mellan teoretiska och uppmätta värden, och diskussion om eventuella skillnader. Förklaring av hur experimentella fel kan ha påverkat resultaten.

Slutsats

Sammanfattning av de viktigaste resultaten och slutsatserna från experimentet. Bekräftelse av hypotesen om hur olika metaller och elektrolyter påverkar cellpotentialen. Förslag på vidare experiment för att fördjupa förståelsen av galvaniska celler.

Galvaniska Strommar Koppar Rostfritt

januari 24, 2025 av Hugo

Galvaniska Strömmar: Koppar och Rostfritt Stål – En Djupgående Analys

När två olika metaller, som koppar och rostfritt stål, kommer i kontakt i en elektrolyt, kan de skapa en galvanisk cell. Detta fenomen, känt som galvanisk korrosion, är ett viktigt område inom materialvetenskap och elektrokemi. Denna artikel utforskar de underliggande mekanismerna, konsekvenserna och förebyggande åtgärderna relaterade till galvaniska strömmar mellan koppar och rostfritt stål.

Vad är Galvanisk Korrosion?

Galvanisk korrosion uppstår när två olika metaller (eller legeringar) med olika elektrokemiska potentialer är elektriskt anslutna i en elektrolyt. Elektrolyten kan vara vatten, fuktig luft, jord eller en annan ledande lösning. Denna kombination skapar en galvanisk cell, där en metall fungerar som en anod (där oxidation sker) och den andra som en katod (där reduktion sker). Koppar och rostfritt stål har olika potentialer, vilket gör dem mottagliga för galvanisk korrosion när de kombineras.

Mekanismen Bakom Galvaniska Strömmar

För att förstå processen måste vi titta på de elektrokemiska potentialerna. Koppar har en högre ädelhet än många typer av rostfritt stål. Detta innebär att koppar tenderar att fungera som katod och rostfritt stål som anod i en galvanisk cell. Som ett resultat kommer rostfritt stål att korrodera snabbare än det skulle göra ensamt, medan koppar skyddas.

Elektrolytens Roll

Elektrolyten spelar en avgörande roll i processen. Ju mer ledande elektrolyten är, desto snabbare sker korrosionen. Saltvatten, till exempel, är en mycket effektiv elektrolyt och kan kraftigt öka korrosionshastigheten. Även fuktig luft kan fungera som en elektrolyt, om än långsammare.

Anod- och Katodreaktioner

Anod (Rostfritt Stål): Metallen oxideras, vilket innebär att den förlorar elektroner och korroderar.

Katod (Koppar): Metallen reduceras, vilket innebär att den tar upp elektroner och skyddas.

Konsekvenser av Galvanisk Korrosion

De potentiella konsekvenserna av galvanisk korrosion kan vara allvarliga, särskilt i kritiska tillämpningar som marina miljöer, rörledningar och strukturella komponenter. Korrosion kan leda till strukturell svaghet, läckage och systemfel, vilket i sin tur kan orsaka kostsamma reparationer och säkerhetsrisker.

Exempel på Användningsområden

Marina Tillämpningar: Propellrar, skrov och rörsystem.
VVS-system: Rör och kopplingar.
Elektriska Installationer: Jordning och ledningar.
Industriella Anläggningar: Värmeväxlare och tankar.

Förebyggande Åtgärder

För att minimera risken för galvanisk korrosion är det viktigt att vidta förebyggande åtgärder. Här är några effektiva strategier:

Materialval

Välj metaller med liknande elektrokemiska potentialer. Om detta inte är möjligt, försök att minimera kontaktytan mellan de olika metallerna.

Isolering

Isolera metallerna från varandra med icke-ledande material som gummi, plast eller teflon. Detta förhindrar elektrisk kontakt och därmed galvanisk ström.

Skyddande Beläggningar

Applicera skyddande beläggningar som färg, epoxi eller metallplätering. Dessa beläggningar skapar en barriär mellan metallerna och elektrolyten.

Katodiskt Skydd

Använd katodiskt skydd genom att ansluta en offeranod (en metall som är mer anodisk än rostfritt stål) till strukturen. Offeranoden korroderar i stället för rostfritt stål.

Designöverväganden

Designa systemet så att vatten eller elektrolyt inte samlas mellan metallerna. Undvik spalter och håligheter där fukt kan stanna kvar.

Avslutande Tankar

Förståelsen av galvaniska strömmar mellan koppar och rostfritt stål är avgörande för att säkerställa långvarig hållbarhet och prestanda i olika tillämpningar. Genom att tillämpa lämpliga förebyggande åtgärder kan man minimera risken för korrosion och förlänga livslängden på metalliska komponenter. Genom att välja rätt material och använda isolering eller skyddande beläggningar kan man effektivt hantera dessa problem. Genom att tillämpa dessa strategier kan man säkerställa att system och strukturer förblir robusta och tillförlitliga över tid.

Galvanisk Cell Forklaring

juni 10, 2020 av Hugo

Galvanisk Cell Förklaring: Allt Du Behöver Veta

Vad är en Galvanisk Cell?

En galvanisk cell, även känd som en voltaisk cell, är en elektrokemisk anordning som omvandlar kemisk energi till elektrisk energi genom spontana redoxreaktioner. Denna process är grundläggande för många av de batterier vi använder i vår vardag.

Grundläggande Komponenter

För att förstå hur en galvanisk cell fungerar, är det viktigt att känna till dess grundläggande komponenter:

Anod: Den elektrod där oxidation sker. Här förlorar ett ämne elektroner.
Katod: Den elektrod där reduktion sker. Här tar ett ämne emot elektroner.
Elektrolyt: En lösning som innehåller joner och möjliggör jonvandring mellan elektroderna.
Saltbrygga: En anordning som förbinder de två elektrolytlösningarna och upprätthåller elektrisk neutralitet genom att tillåta jonvandring.
Yttre krets: En ledare som förbinder anoden och katoden och tillåter elektroner att flöda, vilket skapar en elektrisk ström.

Redoxreaktioner i en Galvanisk Cell

Processen som driver en galvanisk cell är en redoxreaktion, vilket innebär att både oxidation och reduktion sker samtidigt. I anoden sker oxidation, där ett ämne förlorar elektroner och ökar sitt oxidationstal. I katoden sker reduktion, där ett annat ämne tar emot elektroner och minskar sitt oxidationstal.

Daniellcellen: Ett Klassiskt Exempel

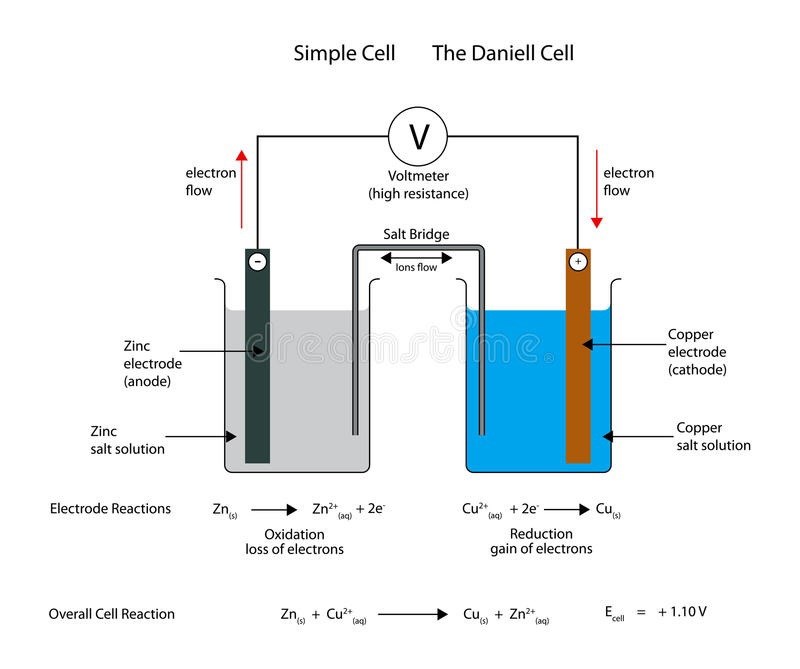

En av de mest kända galvaniska cellerna är Daniellcellen, som består av en zinkelektrod i en zinksulfatlösning och en kopparelektrod i en kopparsulfatlösning. Reaktionen som sker är:

$$Zn(s) + Cu^{2+}(aq) \rightarrow Zn^{2+}(aq) + Cu(s)$$

I denna reaktion oxideras zink till zinkjoner vid anoden, medan kopparjoner reduceras till koppar vid katoden. Saltbryggan, vanligtvis fylld med kaliumnitrat, upprätthåller elektrisk neutralitet genom att tillåta nitratjoner att flöda till anoden och kaliumjoner till katoden.

Praktiska Tillämpningar av Galvaniska Celler

Galvaniska celler har en mängd praktiska tillämpningar, främst i form av batterier. Här är några exempel:

Alkalinebatterier: Används i vardagliga enheter som fjärrkontroller och leksaker.
Litiumjonbatterier: Används i mobiltelefoner, bärbara datorer och elbilar på grund av deras höga energitäthet.
Bilbatterier (bly-syra): Används för att starta motorer och driva elektriska system i bilar.

Utvecklingen av nya och mer effektiva galvaniska celler är ett aktivt forskningsområde, med fokus på att öka energitätheten, minska miljöpåverkan och förbättra livslängden.

Viktiga Termer och Begrepp

För att ytterligare förstå galvaniska celler, är det viktigt att känna till följande termer:

Elektrodpotential: Ett mått på en elektrods förmåga att förlora eller ta emot elektroner.
Cellpotential: Skillnaden i elektrodpotential mellan anoden och katoden, vilket bestämmer cellens spänning.
Elektromotorisk kraft (EMK): Den maximala potentialskillnaden som en cell kan generera.
Nernst ekvation: Används för att beräkna cellpotentialen under icke-standardförhållanden.

Genom att förstå dessa begrepp kan man bättre analysera och förutsäga beteendet hos galvaniska celler i olika tillämpningar.

Slutsats

Galvaniska celler är en fascinerande och viktig del av vår teknikdrivna värld. Genom att omvandla kemisk energi till elektrisk energi, möjliggör de en mängd olika applikationer, från vardagliga batterier till avancerade energilagringssystem. Genom att förstå de grundläggande principerna bakom galvaniska celler kan vi bättre uppskatta deras betydelse och fortsätta att utveckla mer effektiva och hållbara energilösningar. Förhoppningsvis har denna djupgående förklaring gett dig en klar och tydlig förståelse för detta viktiga ämne.

Galvanisk Cell Saltbrygga

mars 10, 2020 av Hugo

Galvanisk Cell Saltbrygga: En Djupdykning i Elektrokemi

Inom elektrokemins fascinerande värld spelar den galvaniska cellen en central roll. Denna cell, även känd som en voltaisk cell, omvandlar kemisk energi till elektrisk energi genom spontana redoxreaktioner. En avgörande komponent i denna process är saltbryggan, som möjliggör jonflöde och upprätthåller elektrisk neutralitet.

Vad är en Galvanisk Cell?

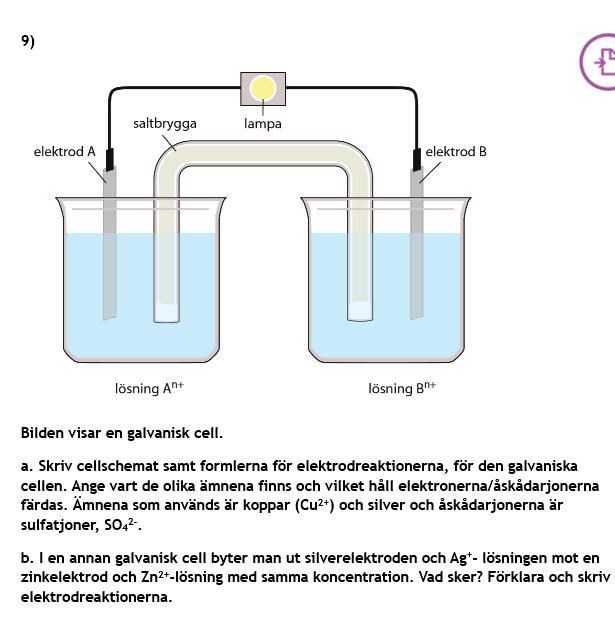

En galvanisk cell består av två halva celler, var och en innehållande en elektrod nedsänkt i en elektrolytlösning. Dessa halva celler är kopplade genom en saltbrygga eller en porös barriär. När en redoxreaktion sker, frigörs elektroner vid anoden (oxidation) och tas upp vid katoden (reduktion), vilket skapar en elektrisk ström.

Saltbryggans Funktion och Betydelse

Saltbryggan är en U-formad tub fylld med en elektrolytlösning, vanligtvis en inert jonförening som kaliumnitrat (KNO3) eller ammoniumnitrat (NH4NO3). Dess huvudsakliga funktioner inkluderar:

Upprätthålla elektrisk neutralitet: När elektroner flödar från anoden till katoden, skapas en obalans av joner i elektrolytlösningarna. Saltbryggan tillåter joner att röra sig mellan de två halva cellerna, vilket neutraliserar laddningsuppbyggnaden.
Sluta kretsen: Genom att tillhandahålla en väg för jonflöde, sluter saltbryggan den elektriska kretsen och möjliggör kontinuerlig ström.
Förhindra blandning av elektrolyter: Saltbryggan förhindrar direkt blandning av de två elektrolytlösningarna, vilket skulle störa cellens funktion.

Hur Saltbryggan Fungerar i Detalj

Låt oss ta ett exempel med en koppar-zink galvanisk cell (Daniell-cell). Vid zinkanoden sker oxidation:

Zn(s) → Zn2+(aq) + 2e-

Vid kopparkatoden sker reduktion:

Cu2+(aq) + 2e- → Cu(s)

När zinkjoner (Zn2+) bildas i anodlösningen, blir den positivt laddad. Samtidigt minskar kopparjoner (Cu2+) i katodlösningen, vilket gör den negativt laddad. Saltbryggan, fylld med exempelvis KNO3, tillåter nitratjoner (NO3-) att röra sig mot anodlösningen och kaliumjoner (K+) att röra sig mot katodlösningen, vilket neutraliserar laddningsuppbyggnaden.

Praktiska Tillämpningar av Galvaniska Celler

Galvaniska celler har en mängd praktiska tillämpningar, inklusive:

Batterier: De flesta batterier, såsom alkaliska och litiumjonbatterier, är baserade på galvaniska celler.
Bränsleceller: Bränsleceller omvandlar kemisk energi från bränslen som vätgas till elektrisk energi.
Korrosionsskydd: Galvanisering, en metod för att skydda metaller från korrosion, använder galvaniska cellprinciper.
Elektrokemisk analys: Galvaniska celler används i olika elektrokemiska analysmetoder för att bestämma koncentrationer av joner i lösningar.

Vikten av Val av Saltbrygga

Valet av elektrolyt i saltbryggan är avgörande. Den bör vara inert och inte reagera med elektrolytlösningarna eller elektroderna. Dessutom bör jonerna i saltbryggan ha liknande rörlighet för att säkerställa jämn jonöverföring. Felaktigt val av saltbrygga kan leda till polarisering, minskad cellspänning och till och med skador på cellen.

Slutsats

Saltbryggan är en oumbärlig komponent i galvaniska celler, som möjliggör deras funktion genom att upprätthålla elektrisk neutralitet och sluta kretsen. Dess betydelse sträcker sig över en mängd praktiska tillämpningar, från vardagliga batterier till avancerade bränsleceller. Genom att förstå saltbryggans roll kan vi bättre uppskatta och utnyttja elektrokemins kraft.
