Op-förstärkare: En Djupdykning i Elektronikens Hjärtan
Operationsförstärkare, eller op-förstärkare, är en av de mest mångsidiga och fundamentala byggstenarna inom analog elektronik. Dessa små integrerade kretsar (IC) har revolutionerat hur vi designar och använder elektroniska system. I denna artikel kommer vi att utforska vad en op-förstärkare är, hur den fungerar, och dess otaliga användningsområden.
Vad är en Op-förstärkare?
En op-förstärkare är i grunden en högförstärkande elektronisk förstärkare med differentialingångar och en enkel utgång. Den är designad för att förstärka skillnaden mellan två ingångssignaler. Idealet är att den har oändlig ingångsimpedans, noll utgångsimpedans och oändlig förstärkning. I verkligheten är dessa värden höga men ändliga.
Grundläggande Egenskaper
- Hög Förstärkning: Op-förstärkare kan förstärka små signaler med mycket hög faktor.
- Differentialingångar: De tar emot två ingångssignaler och förstärker skillnaden mellan dem.
- Låg Utgångsimpedans: De kan driva laster med låg impedans.
- Hög Ingångsimpedans: De drar minimal ström från ingångskällan.
Hur Fungerar en Op-förstärkare?
En op-förstärkare har två ingångar: en inverterande (-) och en icke-inverterande (+). Utgångssignalen är proportionell mot skillnaden mellan dessa ingångar, multiplicerad med förstärkningen (A). Matematiskt kan detta uttryckas som:
$$V_{ut} = A(V_+ – V_-)$$
Där:
- $V_{ut}$ är utgångsspänningen.
- $A$ är förstärkningen.
- $V_+$ är spänningen vid den icke-inverterande ingången.
- $V_-$ är spänningen vid den inverterande ingången.
Vanliga Konfigurationer

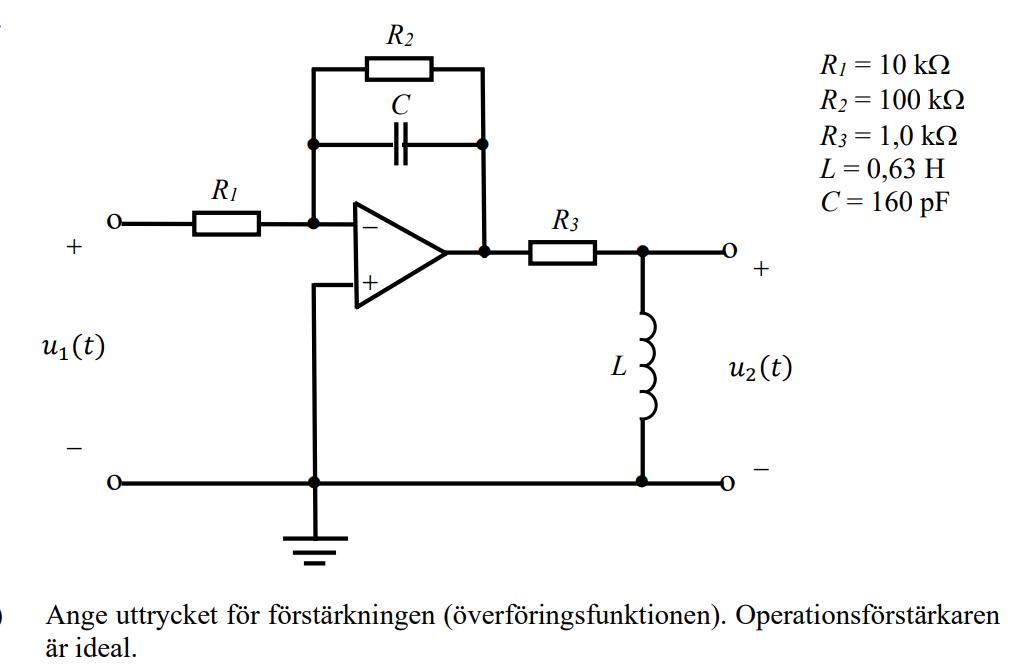

- Inverterande Förstärkare: Används för att invertera och förstärka en signal.
- Icke-inverterande Förstärkare: Förstärker signalen utan att invertera den.
- Spänningsföljare: Används för att buffra en signal, med en förstärkning på 1.
- Summerare: Adderar flera ingångssignaler.
- Differensförstärkare: Förstärker skillnaden mellan två signaler.
Användningsområden
Op-förstärkare används i en mängd olika applikationer, inklusive:
- Ljudförstärkare: För att förstärka ljudsignaler i högtalare och hörlurar.
- Signalbehandling: För att filtrera, förstärka och manipulera signaler i medicinsk utrustning, kommunikationssystem och industriell automation.
- Instrumentering: För att förstärka signaler från sensorer i mätinstrument.
- Aktiva Filter: För att skapa filter med specifika frekvenssvar.
- Spänningsregulatorer: För att stabilisera spänningar i strömförsörjningar.
- Komparatorer: För att jämföra två spänningar och generera en digital utgång.
Välja Rätt Op-förstärkare
När du väljer en op-förstärkare, är det viktigt att överväga följande parametrar:
- Förstärkning (A): Hur mycket signalen förstärks.
- Bandbredd: Frekvensområdet där op-förstärkaren fungerar effektivt.
- Slew Rate: Hur snabbt utgångsspänningen kan ändras.
- Ingångsförskjutningsspänning (Offset Voltage): Spänningsskillnaden vid ingångarna när utgången är noll.
- Ingångsförskjutningsström (Offset Current): Strömmen som krävs vid ingångarna för att nollställa utgången.
- Matningsspänning: Spänningen som krävs för att driva op-förstärkaren.
Slutsats
Op-förstärkare är en oumbärlig komponent i modern elektronik. Deras mångsidighet och förmåga att förstärka, filtrera och manipulera signaler gör dem till en grundläggande byggsten i otaliga applikationer. Genom att förstå deras grundläggande egenskaper och användningsområden kan du utnyttja deras fulla potential i dina egna elektroniska projekt.
