Personskyddsbrytare Vs Jordfelsbrytare

april 11, 2023 av Hugo

Personskyddsbrytare vs Jordfelsbrytare: En djupgående jämförelse

När det kommer till elektrisk säkerhet i hemmet eller på arbetsplatsen är det avgörande att förstå skillnaden mellan personskyddsbrytare och jordfelsbrytare. Båda enheterna spelar viktiga roller för att skydda människor och utrustning från elektriska faror, men deras funktioner och användningsområden skiljer sig åt.

Vad är en Jordfelsbrytare?

En jordfelsbrytare (JFB), även känd som RCD (Residual Current Device), är en säkerhetsanordning som övervakar strömmen i en elektrisk krets. Den är utformad för att snabbt bryta strömmen om den upptäcker en obalans mellan den inkommande och utgående strömmen. Denna obalans indikerar vanligtvis att strömmen läcker ut ur kretsen, vilket kan vara ett tecken på ett jordfel.

Jordfelsbrytarens huvudsyfte är att skydda mot elektriska stötar som kan uppstå vid indirekt beröring av spänningsförande delar. Den är särskilt effektiv i fuktiga miljöer som badrum och kök, där risken för jordfel är högre.

Viktiga funktioner hos en Jordfelsbrytare:

Detekterar jordfel genom att mäta skillnaden mellan inkommande och utgående ström.
Bryter strömmen mycket snabbt (inom millisekunder) för att minimera risken för skador.

Skyddar mot indirekt beröring av spänningsförande delar.
Finns i olika känslighetsklasser (t.ex. 30 mA för personskydd).

Vad är en Personskyddsbrytare?

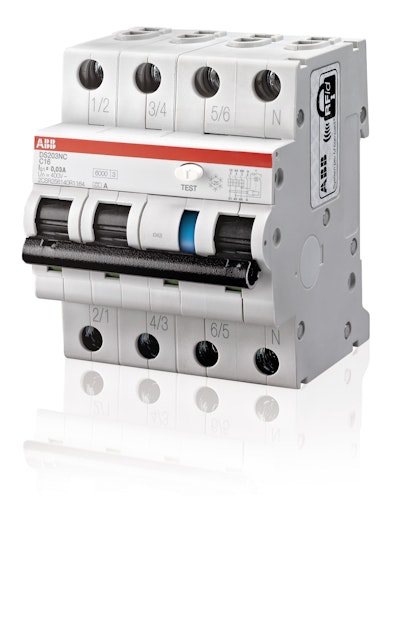

En personskyddsbrytare, ofta kombinerad med en dvärgbrytare (RCBO – Residual Current Circuit Breaker with Overcurrent protection), ger ett dubbelt skydd. Den skyddar inte bara mot jordfel, utan även mot överbelastning och kortslutning. Denna kombination gör den till en mycket mångsidig säkerhetsanordning.

Personskyddsbrytaren fungerar genom att övervaka både strömbalansen och strömstyrkan. Om den upptäcker en obalans (jordfel) eller en överbelastning/kortslutning, bryter den strömmen omedelbart.

Viktiga funktioner hos en Personskyddsbrytare:

Kombinerar funktionerna hos en jordfelsbrytare och en dvärgbrytare.

Skyddar mot jordfel, överbelastning och kortslutning.
Ger ett mer omfattande skydd för både personer och utrustning.
Möjliggör individuell skydd av enskilda kretsar.

Huvudsakliga skillnader mellan Personskyddsbrytare och Jordfelsbrytare

Den största skillnaden ligger i skyddsomfånget. En jordfelsbrytare skyddar endast mot jordfel, medan en personskyddsbrytare ger ett mer komplett skydd genom att även skydda mot överbelastning och kortslutning. Detta gör personskyddsbrytare till ett mer mångsidigt och säkert alternativ, särskilt i moderna installationer där individuell kretsövervakning är önskvärd.

Jämförelse i tabellform:

Funktion

Jordfelsbrytare

Personskyddsbrytare

Jordfelsskydd	Ja	Ja
Överbelastningsskydd	Nej	Ja
Kortslutningsskydd	Nej	Ja
Användningsområde	Fuktiga miljöer, allmänt skydd	Hela elinstallationen, individuell kretsövervakning

Varför är detta viktigt?

Att förstå skillnaden mellan dessa enheter är avgörande för att säkerställa en säker elektrisk installation. Felaktig installation eller användning av fel typ av brytare kan leda till allvarliga olyckor och skador.

Viktiga punkter att komma ihåg:

Personskyddsbrytare ger ett mer omfattande skydd.
Jordfelsbrytare är viktiga i fuktiga miljöer.
Rådgör alltid med en behörig elektriker vid installation eller byte av brytare.

Slutsats

Både personskyddsbrytare och jordfelsbrytare spelar viktiga roller för elektrisk säkerhet. Valet mellan dem beror på specifika behov och installationskrav. I moderna installationer rekommenderas ofta personskyddsbrytare för dess omfattande skydd. Genom att förstå skillnaderna kan du säkerställa en trygg och säker elektrisk miljö.

Vikavirtasuoja Johdonsuoja Yhdistelma

mars 9, 2023 av Hugo

Vikavirtasuoja Johdonsuoja Kombination: En Komplett Guide

Introduktion till Vikavirtasuoja och Johdonsuoja

I moderna elektriska installationer är säkerhet av yttersta vikt. Två centrala komponenter som bidrar till detta är vikavirtasuoja (jordfelsbrytare) och johdonsuoja (automatsäkring). Att förstå hur dessa fungerar och varför de ofta kombineras är avgörande för att säkerställa en trygg och tillförlitlig elmiljö.

Vad är en Vikavirtasuoja?

En vikavirtasuoja, även känd som jordfelsbrytare, är en skyddsanordning som övervakar strömmen i en elektrisk krets. Dess huvuduppgift är att upptäcka och bryta strömmen om det uppstår en läckström, det vill säga en ström som inte återvänder via den avsedda ledaren. Detta kan inträffa vid fel i isoleringen eller om en person kommer i kontakt med strömförande delar.

Skyddar mot elchockar.

Mäter skillnaden mellan in- och utgående ström.

Bryter kretsen vid minsta läckström.

Essentiell för badrum och utomhusinstallationer.

Vad är en Johdonsuoja?

En johdonsuoja, eller automatsäkring, är en annan viktig komponent i elsystemet. Dess funktion är att skydda ledningarna från överbelastning och kortslutning. Om strömmen i en krets blir för hög, bryter johdonsuoja kretsen och förhindrar att ledningarna överhettas och orsakar brand.

Skyddar mot överbelastning och kortslutning.

Finns i olika strömstyrkor (ampere).

Återställbar efter en utlösning.

Viktig för att skydda installationen från skador.

Varför Kombinera Vikavirtasuoja och Johdonsuoja?

Kombinationen av vikavirtasuoja johdonsuoja är idealisk eftersom de kompletterar varandra. Medan vikavirtasuoja skyddar mot elchockar, skyddar johdonsuoja mot överbelastning och kortslutning. Tillsammans ger de ett omfattande skydd för både personer och egendom.

Denna kombination är särskilt viktig i moderna installationer där säkerhetsstandarderna är höga. Många elcentraler är idag utrustade med kombinerade enheter som integrerar båda funktionerna i en enda modul, vilket sparar plats och förenklar installationen.

Installation och Underhåll

Installation av vikavirtasuoja johdonsuoja kombinationer bör alltid utföras av en behörig elektriker. Det är viktigt att välja rätt typ och strömstyrka för varje krets för att säkerställa optimal funktion och skydd. Regelbundet underhåll, inklusive testning av vikavirtasuoja, är också viktigt för att säkerställa att systemet fungerar korrekt.

Testa din vikavirtasuoja regelbundet genom att trycka på testknappen. Detta simulerar en jordfelsström och bör få brytaren att lösa ut.

Sammanfattning

Vikavirtasuoja johdonsuoja kombinationen är en oumbärlig del av moderna elsystem. Genom att kombinera skyddet mot elchockar och överbelastning skapas en säker och tillförlitlig elmiljö. För att säkerställa maximal säkerhet, se till att installationen utförs av en professionell och att regelbundet underhåll genomförs.

Strombrytarpanel Med Automatsakringar

september 15, 2020 av Hugo

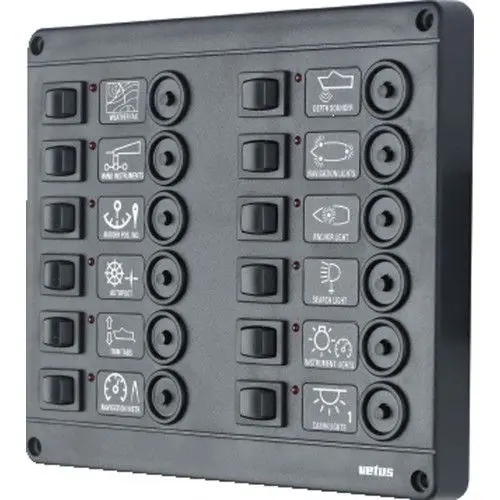

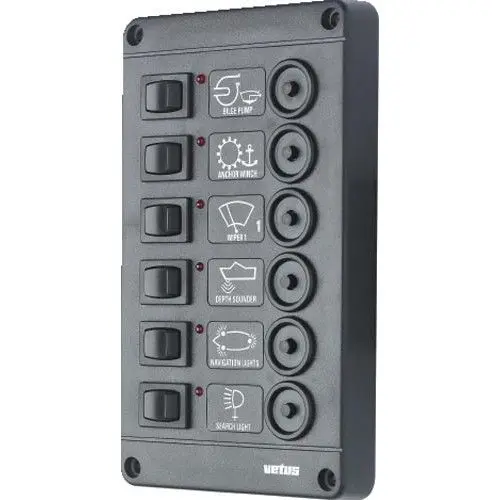

Strömbrytarpanel med Automatsäkringar: Din Ultimata Guide

Vad är en Strömbrytarpanel med Automatsäkringar?

En strömbrytarpanel med automatsäkringar är en central enhet som kombinerar strömbrytare och automatsäkringar för att styra och skydda elektriska kretsar. Den används i en mängd olika applikationer, från bilar och båtar till husvagnar och solenergisystem. Huvudsyftet är att ge användaren möjlighet att enkelt slå på och av olika elektriska komponenter samtidigt som den skyddar mot överbelastning och kortslutning.

Varför Använda Automatsäkringar?

Automatsäkringar erbjuder flera fördelar jämfört med traditionella smältsäkringar:

Återställningsbarhet: Till skillnad från smältsäkringar, som måste bytas ut efter en utlösning, kan automatsäkringar återställas genom att helt enkelt trycka på en knapp eller flytta en spak.
Säkerhet: De ger ett snabbt och tillförlitligt skydd mot överbelastning och kortslutning, vilket minskar risken för brand och elektriska skador.
Bekvämlighet: Enkel återställning och tydlig indikering av utlösta säkringar gör underhåll och felsökning enklare.
Lång livslängd: Automatsäkringar är konstruerade för att hålla länge och tåla många utlösningar.

Typer av Strömbrytarpaneler

Det finns olika typer av strömbrytarpaneler, anpassade för olika applikationer:

Båtströmbrytarpaneler: Designade för marina miljöer, ofta vattentäta och korrosionsbeständiga.
Bilströmbrytarpaneler: Används för att styra extra belysning, ljudsystem och andra tillbehör i fordon.

Husvagnsströmbrytarpaneler: Ger centraliserad kontroll över elektriska system i husvagnar och husbilar.
Industriella strömbrytarpaneler: Robust konstruktion för krävande industriella applikationer.
12V/24V Strömbrytarpaneler: Anpassade för olika spänningssystem.

Att Välja Rätt Strömbrytarpanel

När du väljer en strömbrytarpanel, överväg följande faktorer:

Antal strömbrytare: Bestäm hur många kretsar du behöver styra.
Strömstyrka: Välj säkringar med lämplig strömstyrka för varje krets.
Spänning: Se till att panelen är kompatibel med ditt spänningssystem (12V, 24V, etc.).
Miljö: Välj en panel som är lämplig för den miljö den ska användas i (t.ex. vattentät för båtar).

Installation: Överväg enkel installation och tillgänglighet för underhåll.
Kvalitet och tillverkare: Välj produkter från välrenommerade tillverkare för att säkerställa kvalitet och tillförlitlighet.

Installation av Strömbrytarpanel

Installationen av en strömbrytarpanel bör utföras av en kvalificerad elektriker eller person med god kunskap om elinstallationer. Följ alltid tillverkarens anvisningar och säkerhetsföreskrifter. Här är några grundläggande steg:

Planera installationen och bestäm placeringen av panelen.

Stäng av strömmen till det elektriska systemet.
Montera panelen på en stabil yta.
Anslut kablarna till strömbrytarna och säkringarna enligt kopplingsschemat.
Kontrollera alla anslutningar och säkerställ att de är ordentligt åtdragna.
Återställ strömmen och testa funktionen.

Underhåll och Felsökning

Regelbundet underhåll är viktigt för att säkerställa att din strömbrytarpanel fungerar korrekt. Kontrollera regelbundet anslutningar, rengör panelen och kontrollera att automatsäkringarna fungerar som de ska. Vid felsökning, kontrollera först att strömmen är avstängd. Använd en multimeter för att kontrollera spänning och kontinuitet. Om en automatsäkring utlöser ofta, undersök kretsen för överbelastning eller kortslutning.

Sammanfattning

En strömbrytarpanel med automatsäkringar är en viktig komponent i många elektriska system. Genom att förstå dess funktion, fördelar och installation kan du säkerställa en säker och pålitlig elektrisk installation. Välj rätt panel för dina behov och utför regelbundet underhåll för att maximera dess livslängd och prestanda.
