Spänningsdelning och Parallellkoppling: En Djupdykning i Elektriska Kretsar
Introduktion till Elektriska Kretsar
Elektriska kretsar är grundläggande byggstenar i all elektronik. För att förstå hur ström och spänning fungerar i dessa kretsar, måste vi behärska koncepten spänningsdelning och parallellkoppling. Dessa principer är avgörande för att designa och analysera allt från enkla LED-kretsar till komplexa industriella system.
Vad är Spänningsdelning?
Spänningsdelning är ett fenomen som uppstår när en spänningskälla är ansluten till flera motstånd i serie. I en seriekrets fördelas den totala spänningen över de olika motstånden, proportionellt mot deras resistans. Detta innebär att motstånd med högre resistans får en större andel av spänningen. Formeln för spänningsdelning är:
$$V_x = V_{tot} \times \frac{R_x}{R_{tot}}$$
Där:
- $V_x$ är spänningen över motståndet $R_x$.
- $V_{tot}$ är den totala spänningen i kretsen.
- $R_x$ är resistansen för det specifika motståndet.
- $R_{tot}$ är den totala resistansen i kretsen.
Förståelsen av spänningsdelning är viktig för att kunna dimensionera motstånd korrekt och säkerställa att komponenter inte utsätts för för höga spänningar.

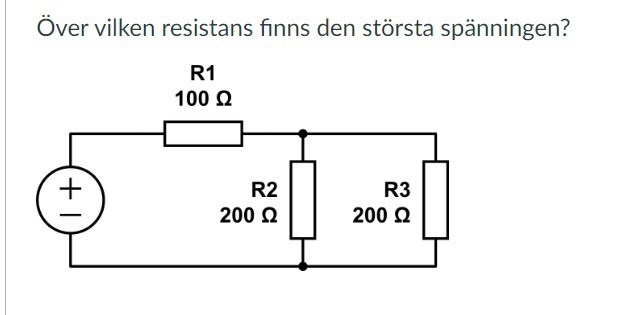

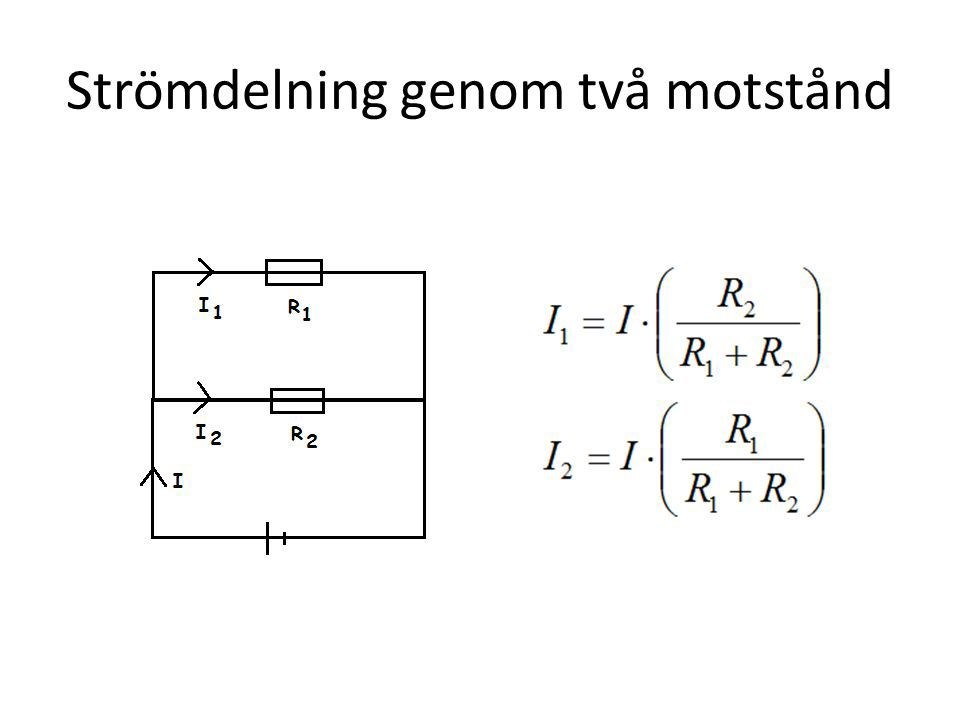

Parallellkoppling: Strömmens Väg
Parallellkoppling innebär att komponenter, oftast motstånd, är anslutna sida vid sida, så att strömmen har flera vägar att ta. I en parallellkrets är spänningen över alla komponenter densamma, medan strömmen delas upp. Den totala resistansen i en parallellkrets är lägre än resistansen för det minsta enskilda motståndet. Formeln för total resistans i en parallellkrets är:
$$\frac{1}{R_{tot}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} + …$$
För två motstånd kan formeln förenklas till:
$$R_{tot} = \frac{R_1 \times R_2}{R_1 + R_2}$$
Parallellkoppling används ofta för att minska den totala resistansen i en krets och för att säkerställa att samma spänning appliceras på flera komponenter samtidigt.
Praktiska Tillämpningar
Både spänningsdelning och parallellkoppling har många praktiska tillämpningar inom elektronik.
- LED-kretsar: Spänningsdelning används för att begränsa strömmen genom lysdioder (LED) och skydda dem från att brinna ut.
- Sensorer: Parallellkoppling används för att koppla flera sensorer till en mikrokontroller och mäta olika parametrar samtidigt.
- Ljudsystem: Spänningsdelning används i ljudsystem för att justera volymen och balansera signalnivåerna. Parallellkoppling används för att koppla flera högtalare.
- Strömförsörjning: Parallellkoppling av kondensatorer används för att stabilisera spänningen i strömförsörjningar.
Beräkningsexempel
Låt oss titta på ett exempel för att illustrera hur man beräknar spänningsdelning och parallellkoppling.
Exempel 1: Spänningsdelning
En krets har en spänningskälla på 12V och två motstånd i serie, R1 = 100 Ω och R2 = 200 Ω. Beräkna spänningen över varje motstånd.
Först beräknar vi den totala resistansen: $R_{tot} = R_1 + R_2 = 100 + 200 = 300 Ω$
Sedan beräknar vi spänningen över varje motstånd:
$V_1 = 12V \times \frac{100}{300} = 4V$
$V_2 = 12V \times \frac{200}{300} = 8V$

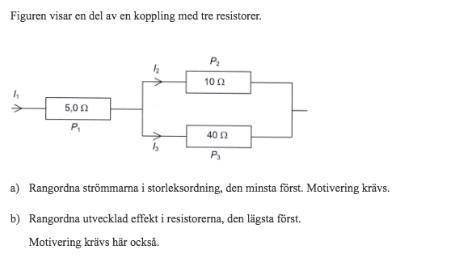

Exempel 2: Parallellkoppling
Två motstånd, R1 = 50 Ω och R2 = 100 Ω, är kopplade parallellt. Beräkna den totala resistansen.
$R_{tot} = \frac{50 \times 100}{50 + 100} = \frac{5000}{150} = 33.33 Ω$
Slutsats
Spänningsdelning och parallellkoppling är grundläggande koncept inom elektroteknik som är avgörande för att förstå och designa elektriska kretsar. Genom att behärska dessa principer kan du analysera och optimera kretsar för olika tillämpningar. Fortsätt utforska och experimentera med elektriska kretsar för att fördjupa din kunskap!
