Koppla Rela Extraljus

Koppla Relä Extraljus: En Komplett Guide för Perfekt Belysning

Att installera extraljus på din bil kan avsevärt förbättra din sikt under mörka och svåra körförhållanden. Men för att säkerställa att dina extraljus fungerar optimalt och säkert, är det viktigt att koppla dem korrekt med ett relä. Denna guide ger dig en detaljerad steg-för-steg-instruktion om hur du kopplar relä till extraljus, tillsammans med viktiga tips och kopplingsscheman.

Varför Använda Relä för Extraljus?

Ett relä fungerar som en elektrisk strömbrytare som styrs av en låg strömkrets för att aktivera en hög strömkrets. Detta är avgörande för extraljus eftersom de drar mycket ström. Utan ett relä riskerar du att överbelasta bilens befintliga elsystem, vilket kan leda till skador eller till och med brand.

  • Skyddar bilens elsystem: Ett relä isolerar extraljusens höga ström från bilens känsliga elektronik.
  • Säkerställer optimal prestanda: Reläet ger extraljusen en stabil och tillräcklig strömförsörjning.
  • Förhindrar spänningsfall: Genom att använda ett relä minskar du risken för spänningsfall, vilket kan leda till svagare ljus.

Steg-för-Steg Guide för Reläkoppling

1. Material och Verktyg

Koppla Rela Extraljus

Innan du börjar, se till att du har följande material och verktyg:

  • Relä (12V)
  • Extraljus
  • Säkringshållare och säkring
  • Kablar (röd, svart, och eventuellt andra färger)
  • Kabelskor
  • Skruvmejsel
  • Tång
  • Krympslang
  • Koppla Rela Extraljus
  • Multimeter (för felsökning)

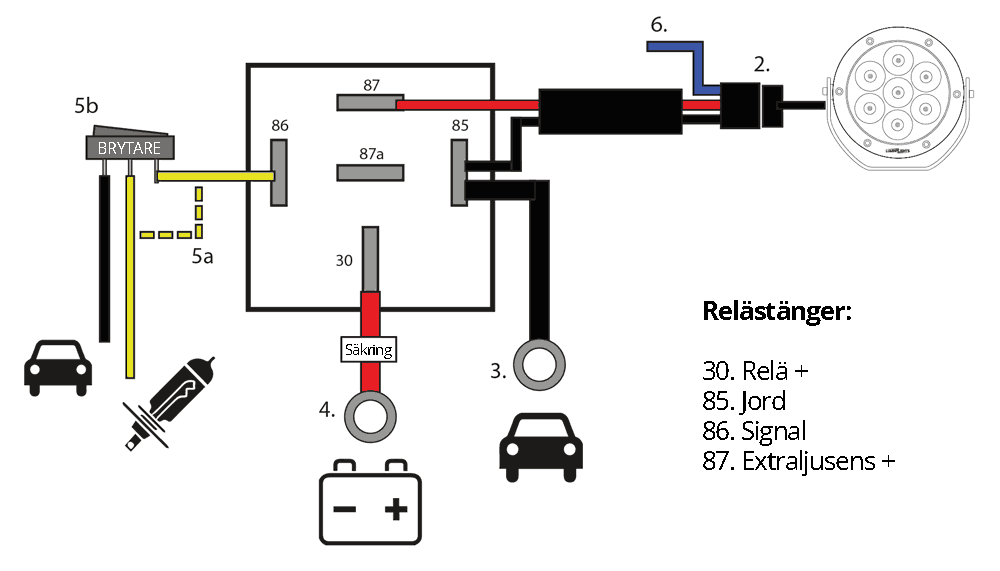

2. Kopplingsschema

Ett typiskt kopplingsschema för extraljus med relä ser ut så här:

  1. Batteriets Pluspol (30): Anslut en kabel från batteriets pluspol till reläets stift 30. Installera en säkringshållare med en lämplig säkring (vanligtvis 15-30A) nära batteriet.
  2. Jordning (85): Anslut reläets stift 85 till en jordpunkt på bilens kaross.
  3. Styrström (86): Anslut reläets stift 86 till bilens befintliga helljusströmbrytare eller en separat strömbrytare.
  4. Extraljusens Pluspol (87): Anslut reläets stift 87 till extraljusens pluspol.
  5. Extraljusens Jordning: Anslut extraljusens jordningskabel till en jordpunkt på bilens kaross.
  6. Koppla Rela Extraljus

3. Installation

Följ dessa steg noggrant för en säker installation:

  1. Säkra Batteriet: Koppla bort batteriets minuspol för att undvika kortslutning.
  2. Montera Reläet: Placera reläet på en lämplig plats i motorrummet, skyddat från fukt och värme.
  3. Dra Kablar: Dra kablarna enligt kopplingsschemat. Använd kabelskor och krympslang för att säkerställa säkra och isolerade anslutningar.
  4. Anslut Extraljusen: Anslut kablarna till extraljusen enligt tillverkarens anvisningar.
  5. Testa Installationen: Återanslut batteriets minuspol och testa att extraljusen fungerar korrekt. Använd en multimeter för att kontrollera spänningen och strömstyrkan.

Viktiga Tips och Säkerhetsåtgärder

  • Använd Rätt Kablar: Se till att använda kablar med tillräcklig tjocklek för att hantera strömmen till extraljusen.
  • Koppla Rela Extraljus
  • Säkra Anslutningar: Använd kabelskor och krympslang för att säkerställa att anslutningarna är säkra och isolerade.
  • Skydda Kablar: Skydda kablarna från skav och fukt genom att använda kabelstrumpor eller rör.
  • Dubbelkolla Kopplingar: Kontrollera alla kopplingar noggrant innan du testar installationen.
  • Följ Tillverkarens Anvisningar: Läs och följ alltid tillverkarens anvisningar för både relä och extraljus.
Koppla Rela Extraljus

Felsökning

Om dina extraljus inte fungerar korrekt, följ dessa felsökningssteg:

  • Kontrollera Säkringen: Se till att säkringen är hel och korrekt dimensionerad.
  • Kontrollera Jordning: Se till att alla jordningspunkter är rena och ordentligt anslutna.
  • Kontrollera Reläet: Testa reläet med en multimeter för att säkerställa att det fungerar korrekt.
  • Kontrollera Kablar: Kontrollera alla kablar för skador eller lösa anslutningar.
  • Koppla Rela Extraljus

Sammanfattning

Att koppla relä till extraljus kräver noggrannhet och kunskap om bilens elsystem. Genom att följa denna guide och använda rätt material och verktyg kan du säkerställa en säker och effektiv installation. Kom ihåg att alltid prioritera säkerheten och att följa tillverkarens anvisningar. Med rätt installation kan du njuta av optimal belysning och ökad säkerhet under dina körningar.

Rela For 3 Extraljus

Relä för 3 Extraljus: Din Kompletta Guide till Optimal Belysning

Rela For 3 Extraljus

Att installera extraljus på ditt fordon kan dramatiskt förbättra din sikt under nattliga körningar eller i utmanande väderförhållanden. Men för att säkerställa att dina extraljus fungerar säkert och effektivt, är ett korrekt installerat relä för 3 extraljus avgörande. Denna guide ger dig en omfattande översikt över allt du behöver veta.

Varför Använda ett Relä?

Ett relä fungerar som en elektrisk brytare som styrs av en lågströmskrets för att koppla in en högströmskrets. I fallet med extraljus, skyddar reläet ditt fordons originalkablar från överbelastning. Utan ett relä riskerar du att skada elsystemet, vilket kan leda till allvarliga problem.

Fördelar med att Använda Relä:

    Rela For 3 Extraljus
  • Säkerhet: Skyddar fordonets elsystem från överbelastning.
  • Effektivitet: Säkerställer att extraljusen får tillräckligt med ström för optimal prestanda.
  • Livslängd: Förlänger livslängden på både extraljus och elsystem.

Val av Rätt Relä för 3 Extraljus

När du väljer ett relä för dina 3 extraljus, är det viktigt att tänka på följande:

Strömstyrka och Spänning

Se till att reläet är dimensionerat för den totala strömförbrukningen av dina 3 extraljus. Kontrollera även att spänningen matchar ditt fordons elsystem (vanligtvis 12V eller 24V).

Rela For 3 Extraljus

Typ av Relä

Det finns olika typer av reläer, inklusive standardreläer och kraftreläer. För 3 extraljus rekommenderas ett kraftrelä för att hantera den högre strömstyrkan.

Kopplingsschema

Ett tydligt och korrekt kopplingsschema är avgörande för en lyckad installation. Se till att reläet levereras med ett schema eller att du hittar ett tillförlitligt schema online.

Installation av Relä för 3 Extraljus

Rela For 3 Extraljus

Installationen av ett relä kan verka komplicerad, men med rätt verktyg och kunskap kan du göra det själv. Följ dessa steg för en säker och korrekt installation:

Rela For 3 Extraljus

Steg-för-steg Guide:

  1. Förberedelse: Koppla bort batteriets minuspol för att undvika kortslutning.
  2. Placering: Välj en lämplig plats för reläet, skyddad från fukt och värme.
  3. Koppling: Följ kopplingsschemat och anslut kablarna till reläet, extraljusen och fordonets elsystem.
  4. Jordning: Se till att reläet och extraljusen är ordentligt jordade.
  5. Test: Anslut batteriet igen och testa att extraljusen fungerar som de ska.

Optimering av Din Belysning

För att få ut det mesta av dina extraljus, överväg följande:

Justering av Ljusbilden

Justera ljusbilden så att den ger optimal sikt utan att blända mötande trafik. Detta är särskilt viktigt för att uppfylla lagkraven.

Rela For 3 Extraljus

Kvalitet på Extraljus

Investera i högkvalitativa extraljus som ger en stark och jämn ljusbild. LED-extraljus är ett populärt val på grund av deras effektivitet och långa livslängd.

Regelbunden Kontroll

Kontrollera regelbundet att reläet och extraljusen fungerar som de ska. Se till att alla anslutningar är säkra och att det inte finns några skador på kablar eller relä.

Sammanfattning

Ett korrekt installerat relä för 3 extraljus är avgörande för säker och effektiv belysning på ditt fordon. Genom att följa denna guide kan du säkerställa att din installation är korrekt och att dina extraljus ger optimal prestanda. Kom ihåg att alltid prioritera säkerhet och att följa gällande lagar och regler för fordonsbelysning.
