Lödning Kretskort: En Komplett Guide för Nybörjare och Experter
Introduktion till Lödning av Kretskort
Lödning är en grundläggande färdighet inom elektronik. Det handlar om att sammanfoga metaller med hjälp av smält tenn. Att löda kretskort är avgörande för att skapa fungerande elektroniska enheter. Oavsett om du är en nybörjare som precis har börjat eller en erfaren elektronikhobbyist, är det viktigt att ha en solid förståelse för lödtekniker och bästa praxis.
Denna guide tar dig igenom allt du behöver veta, från de grundläggande verktygen till avancerade tekniker. Vi kommer att utforska hur du väljer rätt lödutrustning, förbereder ditt arbetsområde och utför rena, pålitliga lödningar.
Grundläggande Verktyg och Material
- Lödstation: En justerbar lödstation ger dig kontroll över temperaturen, vilket är avgörande för att undvika skador på komponenter.
- Lödtenn: Välj tenn av god kvalitet med flussmedel inbyggt. 60/40 tenn/bly är vanligt, men blyfritt tenn blir allt vanligare.
- Flussmedel: Flussmedel hjälper till att rengöra ytorna och förbättra tennets flöde.
- Lödkolvspetsar: Olika spetsar är lämpliga för olika typer av lödningar. En tunn spets är bra för små komponenter, medan en bredare spets är bättre för större ytor.
- Tredje Handen: Ett verktyg som håller kretskortet och komponenterna på plats, vilket frigör dina händer för lödning.
- Avlödningsfläta: Används för att ta bort överflödigt tenn.
- Rengöringsmedel: Isopropylalkohol används för att rengöra kretskortet efter lödning.
Förberedelse av Arbetsområdet
Ett rent och välordnat arbetsområde är avgörande för framgångsrik lödning. Se till att du har:
- God ventilation: Lödning producerar rök, så arbeta i ett välventilerat område.
- Tillräckligt med ljus: Bra belysning hjälper dig att se små komponenter tydligt.
- Ett stabilt underlag: Använd en värmebeständig matta för att skydda ditt bord.
- Rengör komponenterna och kretskortet: Rengör ytorna med isopropylalkohol för att säkerställa god kontakt.
Lödtekniker för Nybörjare
- Värm lödkolven: Ställ in temperaturen på lödstationen till cirka 350-370°C.
- Applicera tenn på lödkolvspetsen: Detta kallas ”tenning” och hjälper till att överföra värme effektivt.

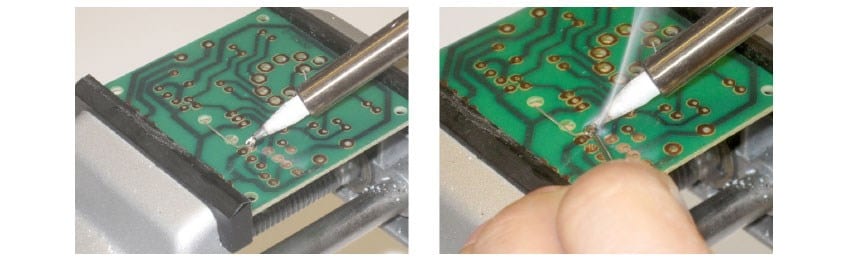

- Värm upp lödstället: Håll lödkolvspetsen mot både komponenten och kretskortet samtidigt.
- Applicera tenn: När lödstället är tillräckligt varmt, applicera tenn vid övergången mellan komponentbenet och kretskortet.
- Ta bort tenn och lödkolv: Ta bort tennet först, sedan lödkolven. Låt lödningen svalna.
- Inspektera lödningen: En bra lödning ska vara glänsande och konformad.
Avancerade Lödtekniker och Tips
- Ytmonterad Lödning (SMD): Lödning av små SMD-komponenter kräver precision och tålamod. Använd flussmedel och en tunn lödkolvspets.
- Avlödningsfläta: Använd avlödningsfläta för att ta bort överflödigt tenn eller för att korrigera felaktiga lödningar.
- Var försiktig med värme: Överhettning kan skada komponenter. Arbeta snabbt och effektivt.
- Använd mikroskop: För mycket små komponenter kan ett mikroskop vara till stor hjälp.
- Öva regelbundet: Lödning är en färdighet som förbättras med övning.
Vanliga Problem och Lösningar
- Kalla lödningar: Ser matta och gråa ut. Värm upp lödstället igen och applicera mer flussmedel.
- Tennbryggor: Tenn som bildar en brygga mellan två lödställen. Använd avlödningsfläta för att ta bort överskottet.
- Skadade komponenter: Var försiktig med värme och hantera komponenterna varsamt.
Slutsats
Lödning av kretskort är en viktig färdighet för alla som arbetar med elektronik. Med rätt verktyg, tekniker och lite övning kan du skapa pålitliga och professionella lödningar. Kom ihåg att säkerhet är viktigt, så arbeta alltid i ett välventilerat område och skydda dina ögon.
