Vad Ar Skenbar Effekt

december 11, 2024 av Hugo

Vad är Skenbar Effekt? En Djupgående Förklaring

Inom elektroteknik är begreppet skenbar effekt (apparent power) avgörande för att förstå hur elektriska system fungerar, särskilt när det gäller växelström (AC). Till skillnad från likström (DC) där effekt är relativt enkel att beräkna, introducerar AC-system komplexiteter på grund av fasförskjutningar mellan ström och spänning. Denna artikel kommer att utforska skenbar effekt i detalj, inklusive dess definition, beräkning, och praktiska tillämpningar.

Definition av Skenbar Effekt

Skenbar effekt, ofta betecknad med bokstaven S och mätt i volt-ampere (VA), representerar den totala effekten som ett elektriskt system levererar. Det är en kombination av både aktiv effekt (P) och reaktiv effekt (Q). Aktiv effekt är den faktiska effekten som utför arbete, medan reaktiv effekt är den effekt som krävs för att bygga upp magnetiska eller elektriska fält i induktiva och kapacitiva komponenter.

Det är viktigt att notera att skenbar effekt inte direkt motsvarar den effekt som utför arbete. Istället indikerar den den totala belastningen på ett elektriskt system, inklusive den effekt som går förlorad i form av reaktiv effekt.

Beräkning av Skenbar Effekt

Skenbar effekt beräknas med följande formel:

$$S = VI$$

Där:

S är skenbar effekt i volt-ampere (VA)

V är spänning i volt (V)

I är ström i ampere (A)

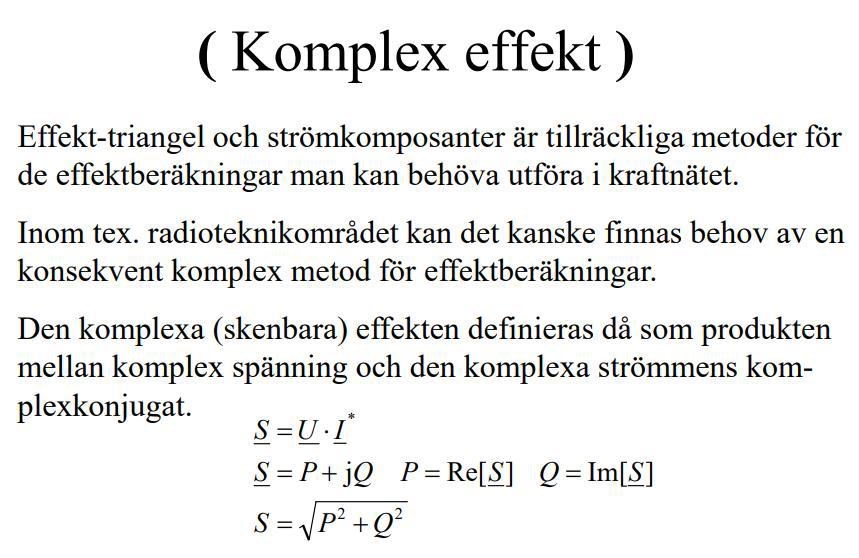

Det är också relaterat till aktiv och reaktiv effekt genom följande formel:

$$S = \sqrt{P^2 + Q^2}$$

Där:

P är aktiv effekt i watt (W)

Q är reaktiv effekt i volt-ampere reaktiv (VAR)

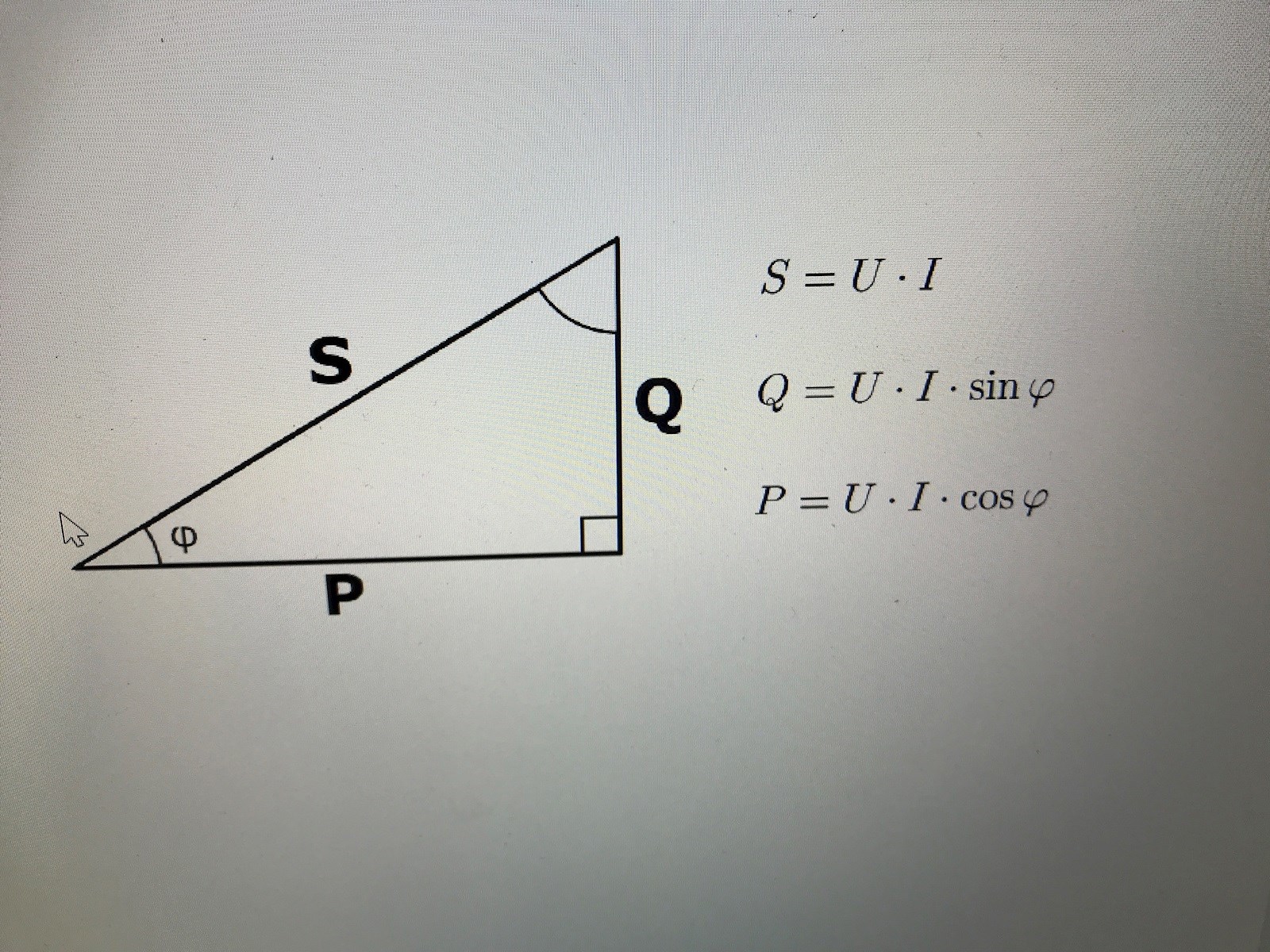

Förhållandet mellan aktiv, reaktiv och skenbar effekt kan visualiseras med en effekt triangel, där skenbar effekt är hypotenusan, aktiv effekt är den horisontella sidan, och reaktiv effekt är den vertikala sidan.

Praktiska Tillämpningar

Skenbar effekt är ett viktigt begrepp inom flera områden:

1. Kraftgenerering och Distribution

Kraftverk och distributionssystem måste dimensioneras för att hantera den totala skenbara effekten, inte bara den aktiva effekten. Detta säkerställer att systemet kan leverera tillräckligt med ström även när det finns betydande reaktiv belastning.

2. Industriella Tillämpningar

I industrier med många induktiva laster, som motorer och transformatorer, är reaktiv effekt ofta hög. Att förstå och hantera skenbar effekt är avgörande för att optimera energianvändningen och minska förluster.

3. Elinstallationer

Vid dimensionering av elinstallationer, inklusive kablar och skyddsanordningar, måste skenbar effekt beaktas för att säkerställa att installationen kan hantera den totala belastningen utan överhettning eller andra problem.

Faktorer som påverkar Skenbar Effekt

Flera faktorer kan påverka skenbar effekt:

Effektfaktor (cos φ): Förhållandet mellan aktiv och skenbar effekt. En låg effektfaktor indikerar en hög reaktiv belastning.

Belastningstyp: Induktiva och kapacitiva laster bidrar till reaktiv effekt, vilket ökar den totala skenbara effekten.

Spänningsvariationer: Variationer i spänningen kan påverka strömmen och därmed den skenbara effekten.

Varför är Skenbar Effekt Viktigt?

Att förstå och hantera skenbar effekt är avgörande för att:

Minska energiförluster och öka effektiviteten.

Förbättra spänningsstabiliteten.

Optimera dimensioneringen av elektriska system.

Minska kostnader relaterade till energianvändning.

Slutsats

Skenbar effekt är ett centralt begrepp inom elektroteknik som beskriver den totala belastningen på ett elektriskt system. Genom att förstå och hantera skenbar effekt kan vi optimera energianvändningen, minska förluster och säkerställa en stabil och effektiv drift av elektriska system. Genom att ta hänsyn till både aktiv och reaktiv effekt, kan vi dimensionera system korrekt och undvika onödiga kostnader och driftstörningar.

Reaktiv Effekt Forklaring

april 8, 2024 av Hugo

Reaktiv Effekt: En Djupgående Förklaring

Inom elektroteknik är begreppet reaktiv effekt centralt för förståelsen av växelströmskretsar (AC). Till skillnad från aktiv effekt, som utför verkligt arbete, är reaktiv effekt mer kopplad till lagring och frigörande av energi i induktiva och kapacitiva komponenter. Detta kan låta komplicerat, men vi ska bryta ner det steg för steg.

Vad är Reaktiv Effekt?

Reaktiv effekt (betecknas Q och mäts i var, volt-ampere reaktiv) uppstår när strömmen och spänningen i en AC-krets inte är i fas. Detta sker främst på grund av närvaron av induktorer (spolar) och kondensatorer. Induktorer lagrar energi i magnetfält, medan kondensatorer lagrar energi i elektriska fält. Denna lagrade energi pendlar fram och tillbaka i kretsen, men utför inget direkt arbete som att driva en motor eller värma en brödrost.

Förstå Fasförskjutning

För att verkligen förstå reaktiv effekt, måste vi prata om fasförskjutning. I en ren resistiv krets är strömmen och spänningen i fas, vilket betyder att de når sina toppar och dalar samtidigt. I induktiva kretsar fördröjer strömmen spänningen, medan i kapacitiva kretsar leder strömmen spänningen. Denna fasförskjutning skapar den reaktiva effekten.

Induktiv Reaktiv Effekt

Induktiv reaktiv effekt uppstår i kretsar med induktorer, som motorer och transformatorer. Induktorer motverkar förändringar i strömmen, vilket leder till att strömmen släpar efter spänningen. Denna reaktiva effekt bidrar till att bygga upp magnetfält, vilket är nödvändigt för att dessa enheter ska fungera. Den induktiva reaktiva effekten betecknas ofta som positiv.

Kapacitiv Reaktiv Effekt

Kapacitiv reaktiv effekt uppstår i kretsar med kondensatorer, som används i vissa typer av belysning och elektroniska enheter. Kondensatorer motverkar förändringar i spänningen, vilket leder till att strömmen leder spänningen. Denna reaktiva effekt kan användas för att kompensera för induktiv reaktiv effekt och förbättra effektfaktorn. Kapacitiv reaktiv effekt betecknas ofta som negativ.

Betydelsen av Reaktiv Effekt

Även om reaktiv effekt inte utför direkt arbete, är den fortfarande viktig. Den påverkar:

Effektfaktorn: Förhållandet mellan aktiv och skenbar effekt. En låg effektfaktor innebär att mer ström krävs för att leverera samma mängd aktiv effekt, vilket leder till högre förluster och kostnader.

Spänningsreglering: Reaktiv effekt påverkar spänningsnivåerna i elnätet. Korrekt hantering av reaktiv effekt är avgörande för att upprätthålla en stabil spänning.
Överföringsförluster: Hög reaktiv effekt ökar strömmen i ledningarna, vilket leder till högre överföringsförluster.

Kompensering av Reaktiv Effekt

För att minimera nackdelarna med reaktiv effekt, används olika kompenseringstekniker. Vanliga metoder inkluderar:

Kondensatorbatterier: Används för att tillföra kapacitiv reaktiv effekt och kompensera för induktiv reaktiv effekt.

Synkronkompensatorer: Roterande maskiner som kan generera eller absorbera reaktiv effekt för att stabilisera spänningen.
Fakta-enheter (Flexible AC Transmission Systems): Avancerade elektroniska enheter som möjliggör dynamisk styrning av reaktiv effekt.

Slutsats

Reaktiv effekt är en viktig aspekt av AC-system som inte kan ignoreras. Genom att förstå dess natur och effekter kan vi optimera energisystem, minska förluster och förbättra effektiviteten. Korrekt hantering av reaktiv effekt är avgörande för att säkerställa en stabil och tillförlitlig elförsörjning.

För att djupdyka ytterligare inom ämnet rekommenderas vidare läsning om effektfaktor, växelströmsteori och elektriska nätverk.

Reaktiv Effekt Elnat

januari 23, 2023 av Hugo

Reaktiv Effekt i Elnät: En Djupgående Förklaring

Att förstå reaktiv effekt är avgörande för att optimera elnätets effektivitet och stabilitet. Många av oss tänker bara på den aktiva effekten, det vill säga den kraft som faktiskt utför arbete, men den reaktiva effekten spelar en lika viktig roll.

Vad är Reaktiv Effekt?

Reaktiv effekt uppstår i växelströmssystem (AC) när det finns induktiva eller kapacitiva laster. Induktiva laster, som motorer och transformatorer, skapar ett magnetfält som kräver reaktiv effekt. Kapacitiva laster, som kondensatorer, lagrar elektrisk energi och kan antingen generera eller absorbera reaktiv effekt.

Till skillnad från aktiv effekt, som mäts i watt (W), mäts reaktiv effekt i volt-ampere reaktiv (VAR). Denna effekt flödar fram och tillbaka i elnätet utan att utföra något direkt arbete, men den påverkar ändå spänningsnivåer och strömförluster.

Induktiv och Kapacitiv Belastning

Induktiv belastning: Skapar ett magnetfält, vilket fördröjer strömmen i förhållande till spänningen. Exempel inkluderar motorer, transformatorer och spolar.
Kapacitiv belastning: Lagrar elektrisk energi, vilket leder till att strömmen ligger före spänningen. Exempel inkluderar kondensatorer och långa kablar.

Effektfaktor och Dess Betydelse

Effektfaktorn (cos φ) är förhållandet mellan aktiv effekt och skenbar effekt (total effekt). En effektfaktor på 1 innebär att all effekt används för att utföra arbete, medan en lägre effektfaktor indikerar att en del av effekten är reaktiv.

En låg effektfaktor kan leda till:

Ökade strömförluster i ledningar och transformatorer.
Spänningsfall i elnätet.
Ökad belastning på elsystemet.
Högre energikostnader.

Hur man Förbättrar Effektfaktorn

För att minimera problemen med reaktiv effekt kan man använda olika tekniker:

Kondensatorbankar: Installeras för att kompensera för induktiv reaktiv effekt.
Synkronkompensatorer: Roterande maskiner som kan generera eller absorbera reaktiv effekt.
Faktorkorrigeringsutrustning: Elektroniska enheter som justerar effektfaktorn automatiskt.

Reaktiv Effekt och Elnätsstabilitet

Elnätsstabilitet är avgörande för att säkerställa en tillförlitlig strömförsörjning. Reaktiv effekt spelar en viktig roll i att upprätthålla spänningsstabiliteten, särskilt vid stora belastningsvariationer.

När belastningen ökar, kan spänningen i elnätet sjunka. Genom att tillföra reaktiv effekt kan spänningen stabiliseras och systemet hållas inom acceptabla gränser.

Framtidens Elnät och Reaktiv Effekt

Med den ökande användningen av förnybar energi och decentraliserad produktion blir hanteringen av reaktiv effekt ännu viktigare. Smarta elnät (smart grids) använder avancerad teknik för att övervaka och styra reaktiv effekt i realtid, vilket bidrar till en mer effektiv och stabil energiförsörjning.

Att förstå och hantera reaktiv effekt är avgörande för att bygga ett hållbart och effektivt elnät. Genom att optimera effektfaktorn och stabilisera spänningsnivåerna kan vi minska energiförluster och säkerställa en tillförlitlig strömförsörjning för framtiden.

Viktigt att komma ihåg: Korrekt hantering av reaktiv effekt är inte bara en teknisk fråga, utan också en ekonomisk. Att optimera effektfaktorn kan leda till betydande besparingar i energikostnader.

Kw Till Ampere 3fas

september 1, 2021 av Hugo

kW till Ampere 3-fas: En Komplett Guide

Att förstå relationen mellan kilowatt (kW) och ampere (A) i ett 3-fas system är avgörande för elektriker, ingenjörer och alla som arbetar med elektriska installationer. Denna guide ger dig en djupgående förklaring och praktiska exempel för att beräkna kW till Ampere 3-fas.

Grundläggande Koncept

Innan vi dyker in i beräkningarna, låt oss klargöra några grundläggande koncept:

Kilowatt (kW): Enheten för aktiv effekt, som representerar den faktiska effekt som används av en elektrisk enhet.
Ampere (A): Enheten för elektrisk ström, som mäter flödet av elektroner genom en ledare.
3-fas System: Ett elektriskt system med tre växelströmsledare, vanligt i industriella och kommersiella applikationer.
Spänning (V): Den elektriska potentialskillnaden mellan två punkter.
Effektfaktor (cos φ): Förhållandet mellan aktiv effekt och skenbar effekt.

Formel för Beräkning

Formeln för att beräkna ström (Ampere) i ett 3-fas system är:

$$I = \frac{P}{\sqrt{3} \times V \times cos\varphi}$$

Där:

I = Ström (Ampere)

P = Effekt (Watt)
V = Spänning (Volt)
cos φ = Effektfaktor

För att omvandla kW till Watt, multiplicera kW med 1000.

Exempel på Beräkning

Låt oss ta ett exempel:

Antag att vi har en 3-fas motor med en effekt på 10 kW, en spänning på 400 V och en effektfaktor på 0.8.

Omvandla kW till Watt: 10 kW x 1000 = 10000 W
Använd formeln: I = 10000 / (√3 x 400 x 0.8)
Beräkna: I ≈ 18.04 A

Så, motorn drar ungefär 18.04 Ampere.

Praktiska Tillämpningar

Att kunna beräkna kW till Ampere 3-fas är viktigt i många situationer:

Dimensionering av Kablar: För att säkerställa att kablar kan hantera den ström som enheten drar.
Val av Säkringar: För att skydda elektriska kretsar från överbelastning.
Beräkning av Effektbehov: För att planera elektriska installationer och undvika överbelastning av elnätet.
Felsökning: För att identifiera problem med elektriska system.

Viktiga Faktorer att Beakta

När du beräknar kW till Ampere 3-fas, kom ihåg följande:

Effektfaktorn: En låg effektfaktor kan öka strömmen och leda till ineffektivitet.
Spänningsfall: Långa kablar kan orsaka spänningsfall, vilket påverkar strömmen.
Startström: Motorers startström kan vara mycket högre än driftströmmen.

Slutsats

Att behärska beräkningen av kW till Ampere 3-fas är en viktig färdighet för alla som arbetar med elektriska system. Genom att förstå formeln och beakta viktiga faktorer kan du säkerställa säkra och effektiva elektriska installationer. Vi hoppas att denna guide har gett dig en tydlig och omfattande förståelse av ämnet.
